6.2.5 布图与打印
施工图深化完成后，可利用“图纸”命令创建图纸，并将需要打印的施工图布置在图纸视图中，然后打印出图。
1）创建图纸

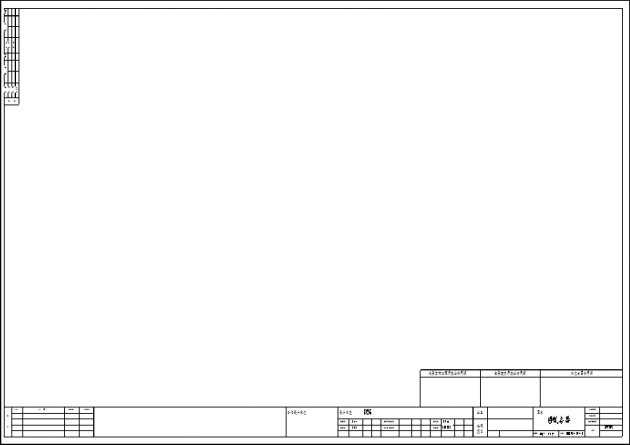

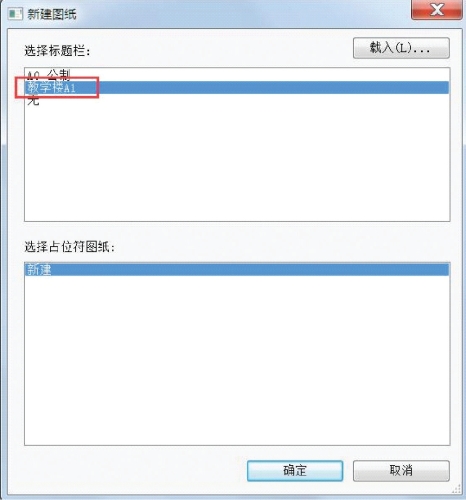

在“视图”菜单栏下“图纸组合”功能区调用“图纸”命令，进入“新建图纸”对话框，在这里需要选择标题栏，选择“教学楼A1”，如图6.2.32所示。如果没有所需的标题栏，可以点击“载入”按钮，进行载入。载入的是教学楼项目定制的A1图幅标题栏，如图6.2.33所示，标题栏也是族，可以自行修改。
在项目浏览器中可以修改图纸标题名称，如图6.2.34所示。
2）在图纸上布置视图，形成施工图
在“项目浏览器”中将“一层平面图”拖至图纸窗口，调整位置和比例，单击放入“图纸”窗口。在“属性”窗口，选择“教学楼标题”视口样式，如图6.2.35所示。如果对当前视口效果不满意，可以新建“注释符号”（可以参考新建族的方式），自行设计视口样式。
同理，在“属性”窗口中输入设计者、审核者等字段的姓名或名称，如图6.2.36所示。
图6.2.32
图6.2.33
图6.2.34
图6.2.35
图6.2.36
3）在施工图上添加文字注释

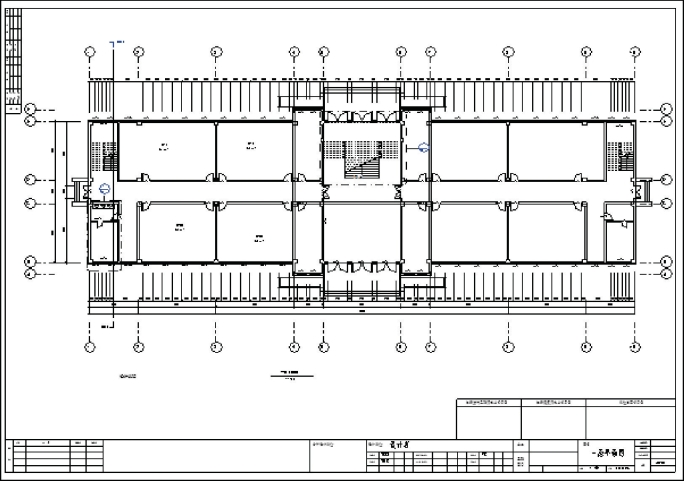

在图纸窗口中添加必要的文字说明和绘制表格。添加文字可调用“注释”菜单栏下的“文字”命令进行，并注意在“编辑类型”窗口中调整文字的字体及大小等样式。完成后的图纸如图6.2.37所示。
4）打印施工图
（1）打印前的准备
在正式打印出图前，需要根据施工图的出图要求，设置模型、注释等图元对象及其子类别的线宽、颜色、线型等。

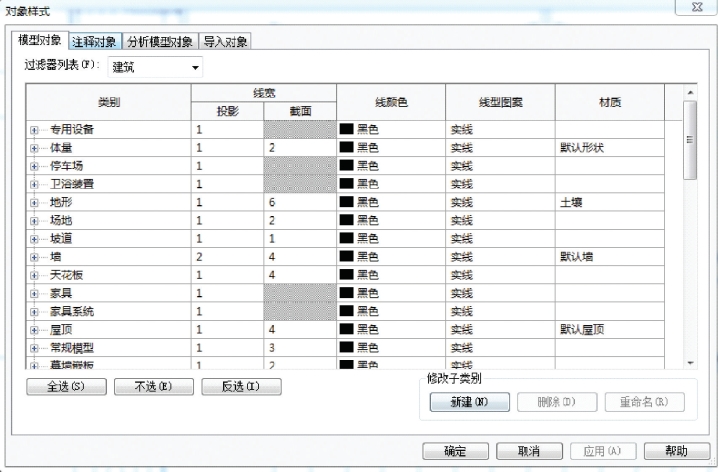

在“管理”菜单栏下调用“对象样式”命令，进入“对象样式”设置对话框，按照施工图的出图要求进行设置。如将墙体线宽设置为2，如图6.2.38所示。
图6.2.37
图6.2.38

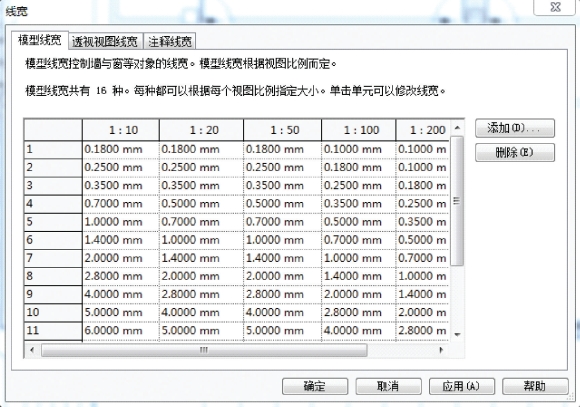

注意：线宽中的1～16并不代表实际打印宽度，仅代表宽度编号。要看到实际线宽，可在“管理”菜单栏下“其他设置”中调用“线宽”命令查看，如图6.2.39所示。在此可以根据出图要求或设计规范要求，对同一个线宽编号在不同比例下设置不同的实际打印宽度，也可以设置需要的线型图案。
图6.2.39
（2）打印出图

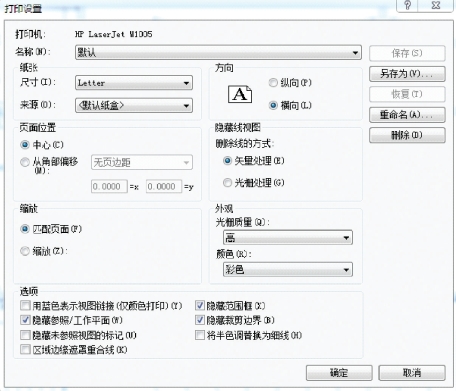

在正式打印前，还需要调用“打印设置”对话框，如图6.2.40所示，对打印机、纸张、打印方向等进行相关设置。
图6.2.40
设置完毕，调用“打印预览”命令查看打印设置效果，然后调用“打印”命令，确定打印范围后正式打印出图。
