2.4.2　楼板配筋

速博插件在配置楼板钢筋时不易使用，可以使用Revit自带的区域钢筋工具或者路径钢筋工具来完成。先载入族，将“结构”→“钢筋形状”文件夹中有的钢筋形状族载入本项目文件。以F2某部分楼板配置区域钢筋为例，依次单击“结构”选项卡→“钢筋”面板→“区域”，会依次弹出两个对话框，询问是否载入“结构区域钢筋符号”族和“结构区域钢筋标记”族，均选择“否”，然后选择需要配置区域钢筋的楼板。在属性栏中调整板的下部主筋和分布筋，不要勾选顶部筋，如图2.4.4所示。

在“修改|创建钢筋边界”选项卡“绘制”面板“线形钢筋”中选择“矩形”绘制方式，创建板筋边界，设置主筋方向。最后单击“确定”按钮生成配筋，如图2.4.5所示。

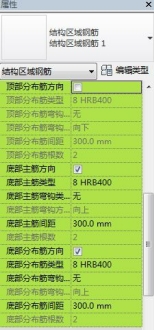

图2.4.4

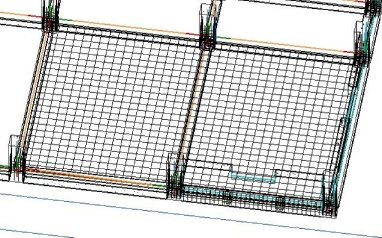

图2.4.5
