1.3.1 创建F1门
①进入F1楼层平面视图。单击“建筑”选项卡“构件”面板中“门”命令，进入“修改|放置门”上下文选项卡。在“属性类型”对话框下拉列表中选择“平开门-木质单扇MM-1”，并确认激活“标记”面板中“在放置时进行标记”选项，如图1.3.1所示。（如果不激活“在放置时进行标记”选项，则放置门后不显示门的标记。）
图1.3.1
②适当放大视图至C轴和2轴交点处，移动光标至2轴右侧的内墙，沿墙的方向预览放置门，鼠标沿轴线上下移动，门的开启方向将会上下改变，门开启左右方向的改变可以通过空格键进行转换。如图1.3.2所示，单击鼠标放置门，设置门边到柱边的距离为200 mm。（注：在修改门边距需要移动尺寸边界线时，可以选中尺寸界线控制点，然后通过TAB键在墙的中心线、内部面和外部面之间切换参照点。）
图1.3.2

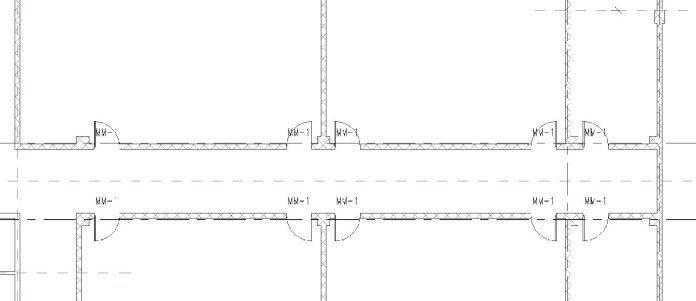

③如图1.3.3所示，采用同样的步骤沿C轴和D轴内墙分别在2轴、3轴、4轴附近放置“MM-1”，门边到柱边或垂直的墙边距离均为200 mm。
图1.3.3

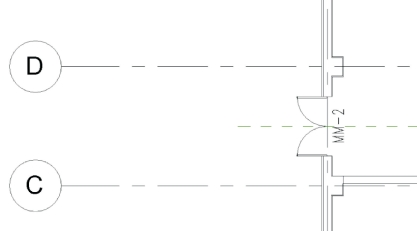

④按Esc键返回“修改|放置门”上下文选项卡，在“属性类型”对话框中重新选择门的类型为“平开门-木质双扇MM-2”。如图1.3.4所示，在1轴与C轴、D轴中放置门“MM-2”。
图1.3.4

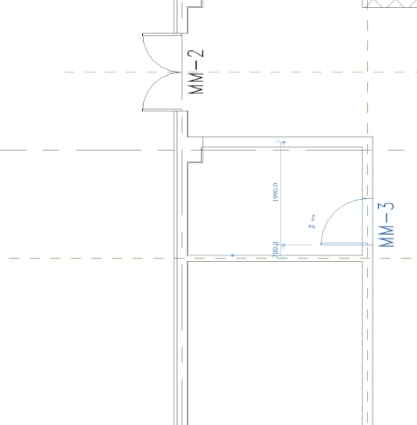

⑤按Esc键返回“修改|放置门”上下文选项卡，在“属性类型”对话框中修改门类型为“平开门-木质单扇MM-3”，在图1.3.5所示位置处放置“平开门-木质单扇MM-3”。
图1.3.5

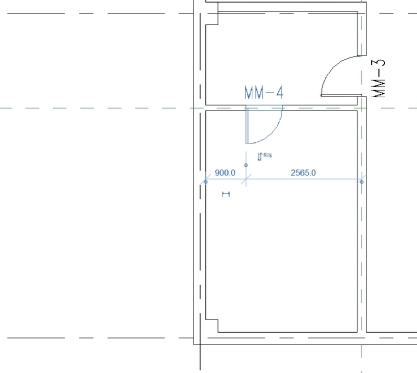

⑥按Esc键返回“修改|放置门”上下文选项卡，在“属性类型”对话框中修改门类型为“平开门-木质单扇MM-4”。根据图纸，该处楼板标高较楼层标高低20 mm，因此在左侧面板中修改“底部偏移”值为“-20”，放置“MM-4”，如图1.3.6所示。

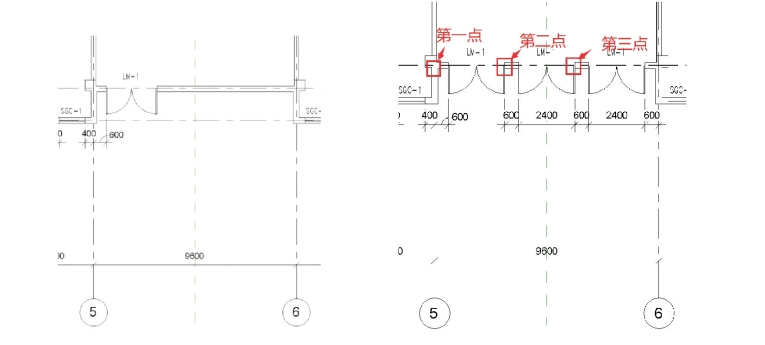

⑦按Esc键返回“修改|放置门”上下文选项卡，在“属性类型”对话框中修改门类型为“平开门-铝合双扇门1 LM-1”（图1.3.7）。在B轴和5轴、6轴间放置第一扇门“LM-1”，选中门“LM-1”，使用“修改”面板中“复制”命令，确认“修改/门”面板中“多个”命令被选中，以5轴和B轴的交点为复制原点，以门“LM-1”右侧端点为插入点向右依次复制生成第二、第三扇门“LM-1”。
图1.3.6
图1.3.7

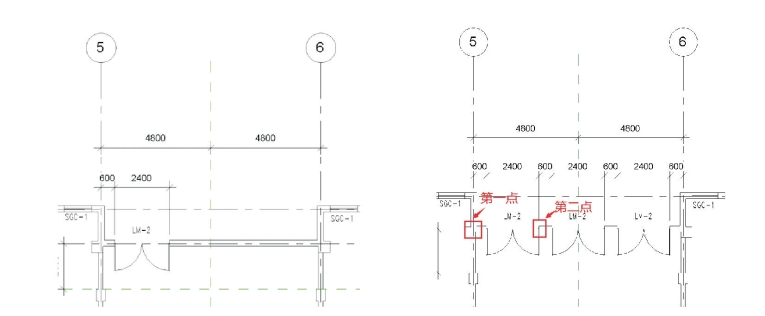

⑧按Esc键返回“修改|放置门”上下文选项卡，在“属性类型”对话框中修改门类型为“平开门-铝合双扇门2 LM-2”。如图1.3.8所示，在E轴和5轴、6轴间放置第一扇门“LM-2”，选中门“LM-2”，在“修改”面板中选择“阵列”命令。如图1.3.9所示，修改“项目数”为“3”，选择“移动到第二个”，选择5轴和E轴交点为移动起点，门“LM-2”右侧端点为第二点，生成其他两扇“LM-2”门。

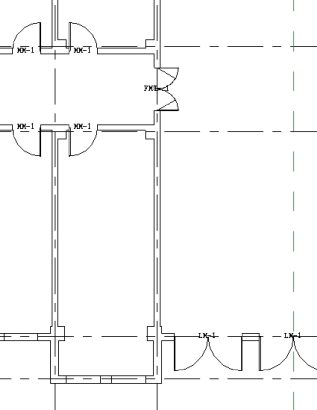

⑨按Esc键返回“修改|放置门”上下文选项卡，在“属性类型”对话框中修改门类型为“防火门-双扇F甲-1”。如1.3.10所示，在5轴和C轴、D轴间放置门“F甲-1”。
图1.3.8
图1.3.9
图1.3.10

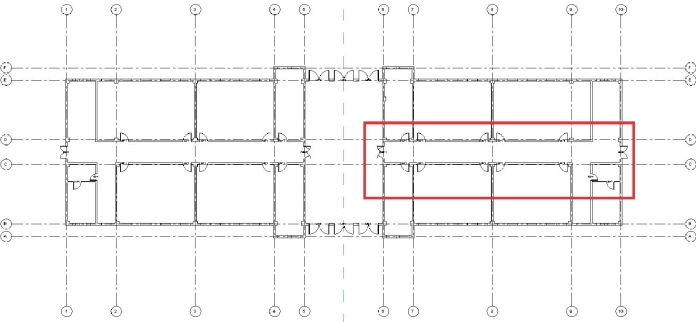

⑩框选所有门“MM-1”“MM-2”“MM-3”“MM-4”“F甲-1”，使用“修改”面板中“镜像-拾取轴”工具，选取5轴、6轴间参考平面为镜像轴。至此，一层门全部创建完成，如图1.3.11所示。
图1.3.11
