3.4.2　创建灯具、风扇

3.4.2　创建灯具、风扇

1）创建灯具

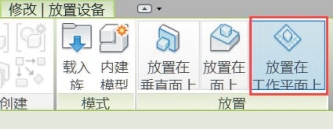

在F1天花板视图中，单击“系统”→“照明设备”，在属性对话框中选择“教室灯-教学楼”，在右上角“放置”面板，激活“放置在工作平面上”（图3.4.5）。按照参照平面确定的位置单击鼠标左键，逐一创建教室灯，教室灯将会放置在刚才设定的工作平面“F2楼板的下表面”处。

在属性对话框中选择“黑板灯-教学楼”，在右上角“放置”面板，激活“放置在工作平面上”，在F1天花板视图中参照平面确定的位置单击左键，逐一创建黑板灯。

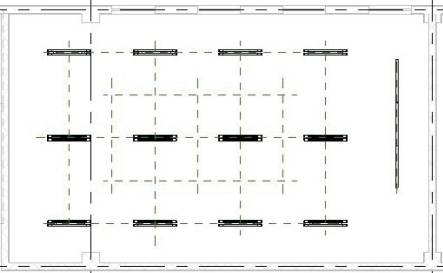

灯具创建完成情况如图3.4.6所示。

图3.4.5

图3.4.6

2）创建风扇

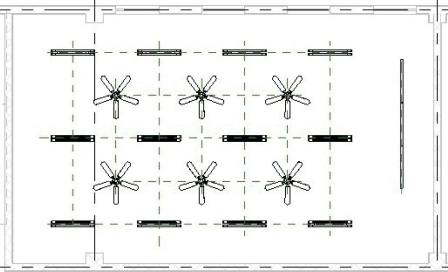

单击“系统”→“机械设备”，在属性对话框中选择“风扇-教学楼”，确认“约束”下的“标高”为“F1”，设置“偏移量”为3750 mm（图3.4.7），按照参照平面确定的位置单击鼠标左键，创建风扇。风扇创建完成情况如图3.4.8所示。

图3.4.7

图3.4.8
