1.6.1 用“草图”命令创建两侧楼梯

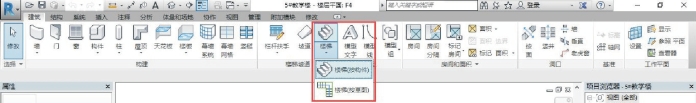

进入F1楼层平面视图，单击功能区“建筑”选项卡→“楼梯”→“楼梯（按草图）”
，进入楼梯创建模式，如图1.6.1所示。
图1.6.1

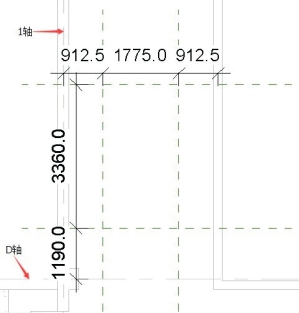

按照施工图中的尺寸，在F1左侧楼梯间处绘制4条参照平面：其中，左侧垂直参照平面到1轴的距离为912.5 mm，是梯段宽度的一半（812.5 mm）与外墙结构层厚度的一半（100 mm）之和；右侧垂直参照平面距左侧参照平面的距离为1775 mm；下边水平参照平面到D轴的距离为1190 mm，为第一跑起跑及第二跑结束的位置；上边水平参照平面距下边参照平面的距离为3360 mm，为第一跑结束及第二跑起跑的位置，完成情况如图1.6.2所示。
图1.6.2

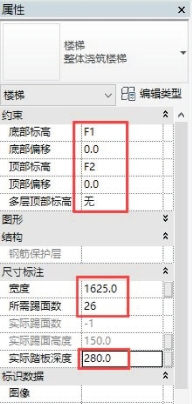

在属性栏中设置楼梯参数：在“类型选择器”中选择“整体浇筑楼梯”，“底部标高”为“F1”，“顶部标高”为“F2”，偏移量均为0，“多层顶部标高”为“无”，“宽度”为1625 mm，“所需踢面数”为26个，“实际踏板深度”为280 mm，如图1.6.3所示。
绘制楼梯草图：选择“绘制”面板中的“梯段”
“直线”
命令，移动光标至刚才所绘参照平面左下交点处，当参照平面亮显并提示“交点”时，单击鼠标左键捕捉交点作为第一跑的起点；向上垂直移动光标到上边参照平面亮显时（此时右下角显示灰色小字“创建了13个踢面，剩余13个”），单击鼠标左键作为第一跑的结束位置，系统自动绘制出第一跑梯段草图。
图1.6.3
移动光标至刚才所绘参照平面右上交点处，当参照平面亮显并提示“交点”时，单击鼠标左键捕捉交点作为第二跑的起点；向下垂直移动光标到下边参照平面亮显时（或下边参照平面下方空白处，此时右下角显示灰色小字“创建了26个踢面，剩余0个”），单击鼠标左键，系统会自动创建休息平台和第二跑梯段草图，如图1.6.4所示。
编辑休息平台边界：选择“对齐”
命令，将休息平台上边线与墙边线对齐；选择“边界”
“直线”
命令，左上角沿柱子边线绘制边界线，并用“修剪”
命令去除多余线段。休息平台边界线修改完成后的效果如图1.6.5所示。
图1.6.4
图1.6.5
设置栏杆扶手：选择“工具”面板“栏杆扶手”命令，从对话框下拉列表中选择扶手类型为“900 mm圆管”，位置为“踏板”，单击“确定”按钮，完成栏杆扶手的设置。
单击“完成”
命令，楼梯创建完成，如图1.6.6所示。梯段两侧自动生成栏杆扶手，但本楼梯靠墙一侧并不需要栏杆扶手，所以需要手动删除靠墙一侧栏杆扶手（图1.6.7），选中靠墙一侧栏杆扶手，单击“删除”命令即可。
图1.6.6
图1.6.7
进入三维视图，利用“剖面框”命令，观察刚才所绘楼梯（图1.6.8）。由于此楼梯其他楼层的参数与一层相同，故其他楼层楼梯不需重新创建，只需选中楼梯，修改属性栏“多层顶部标高”为“F4”（图1.6.9），即可自动生成其他楼层楼梯，如图1.6.10所示。
图1.6.8
图1.6.9
图1.6.10
由于本建筑的对称性，右侧楼梯可在楼层平面视图中利用“镜像”命令完成。
