1）玻璃建模

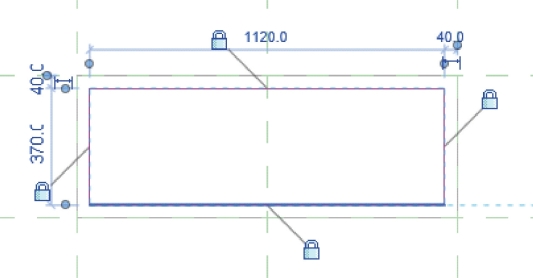

进入“立面-外部”视图，采用“拉伸”方式，并调用“矩形”命令，以窗框内侧为基准绘制玻璃的4条边，并将4条边锁定在对应窗框内轮廓线上，如图5.3.24所示。

图5.3.24

2）参数设置

（1）玻璃厚度设置

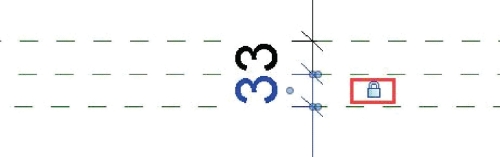

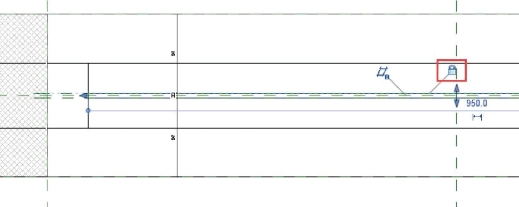

进入参照标高视图，在中心线上下各创建一个参照平面，其与“参照平面：参照平面：中心（前/后）”的距离均为3 mm，并将距离锁定，如图5.3.25所示。将玻璃的上下两条边分别对应锁定在这两个参照平面上（图5.3.26），这样玻璃厚度将固定为6 mm。

图5.3.25

图5.3.26

（2）玻璃材质设置

选中玻璃，在“属性”面板中材质属性栏内（图5.3.27），单击“<按类别>”处右上角的省略号（不要点击右侧“关联族参数”按钮），直接将该玻璃的材质设置为“玻璃，透明玻璃”。

图5.3.27

玻璃由于未对厚度、材质进行“关联族参数”，原族文件中赋的值在任意项目文件中将固定，不可参变。窗框由于进行了厚度、材质的“关联族参数”，载入到任意项目文件后，相应的厚度、材质参数也进行了传递，因此在族的类型属性中可修改其厚度、材质参数值。
