2.1.3　创建结构柱墩

按照施工图，基础与结构柱间增设有结构柱墩。结构柱墩的尺寸为结构柱的尺寸每边增加150 mm，因此结构柱墩有两种尺寸：800 mm×800 mm和700 mm×800 mm。结构柱墩长度统一为2300 mm。

1）定义结构柱墩

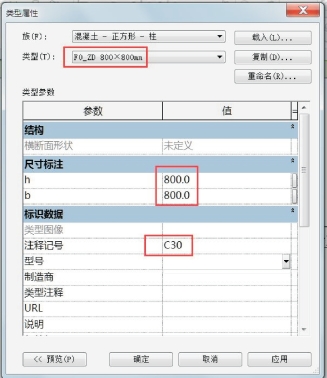

单击“结构”面板→“柱”，选择一个正方形柱复制后，将柱的尺寸修改为b=800 mm，h=800 mm，并将其命名为“F0_ZD_800×800”，在“标识数据—注释记号”处，填写柱墩混凝土等级C30，如图2.1.8所示。用相同的方法准备好“F0_ZD_700×800”。

图2.1.8

2）放置结构柱墩

进入F1结构平面视图，同结构柱创建一样，选择“F0_ZD_800×800”，设置“深度”至“未连接”，深度值为500 mm，选中“在柱处”（以保留在F1结构平面视图中的建筑柱作为新建结构柱墩的定位点），如图2.1.9所示。框选所有500 mm×500 mm建筑柱即可自F1向下生成所有“F0_ZD_800×800”，长度为500 mm。同理，点选两个400 mm×500 mm建筑柱即可自F1向下生成“F0_ZD_700×800”，长度为500 mm。结构柱墩实际长度后期再进行调整。

图2.1.9

本节创建的结构柱墩及F1结构柱的平面尺寸已满足施工图要求，其底标高和顶标高将在下一节调整至与施工图一致。
