3.2.3 创建女卫生间排水主管
按照施工图，女卫生间的排水主管由3部分组成，从下至上分别是主排水横管、排水立管、通气管。排水立管的位置在卫生间的右下角，在-1.4 m的标高处向教学楼外侧引出主排水横管，立管顶部在标高15.1 m处设置横管伸出外墙作为通气管。排水主管有两个管径，分别是标高-0.1 m以下的DN150和标高-0.1m以上的DN125。主排水横管埋设标高为-1.4 m，这个标高是指横管下底标高；排水立管与墙面的净距一般为20～50 mm。本项目将排水立管中心设置为距墙面150 mm，绘制两个参照平面来确定排水立管位置。

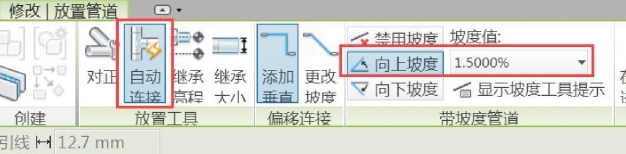

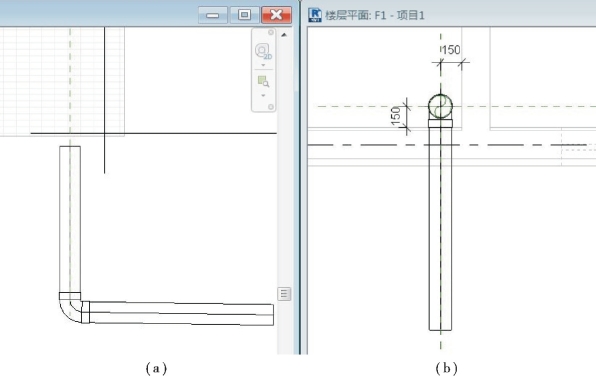

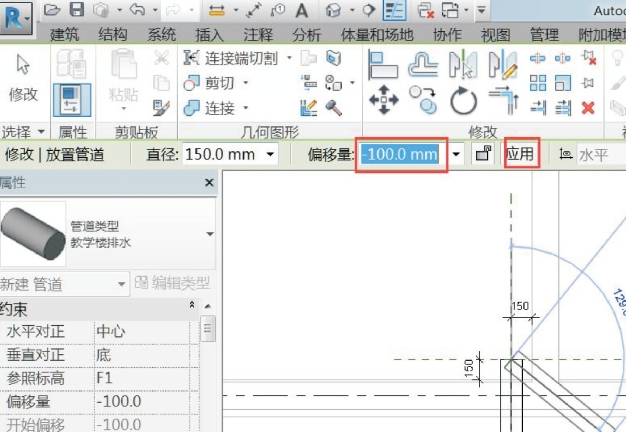

进入F1楼层平面视图，单击“系统”→“管道”，在属性对话框中选择“教学楼排水”，其“垂直对正”选择“底”（图3.2.6）；“系统类型”选择为“教学楼排水”，直径设置为150 mm，偏移量设置为-1 400 mm（偏移量即相对于本楼层标高的标高偏移），如图3.2.7所示；坡度选择“向上坡度”，坡度值为1.5%，在右侧的“放置|修改管道”选项卡中，激活“自动连接”（图3.2.8）。设置完成后，从建筑物外侧沿参照平面向内创建主排水横管，在两个参照平面的交点处单击左键，重新设置管道参数，“直径”设置为150 mm，“偏移量”设置为-100 mm，单击“应用”（图3.2.9），DN150管道创建结束。完成情况如图3.2.10所示。
图3.2.6
图3.2.7
图3.2.8
图3.2.9
图3.2.10

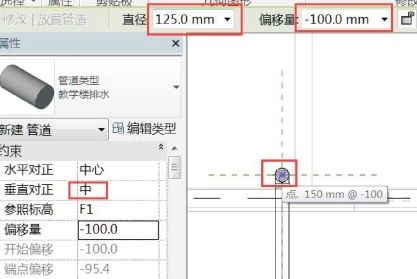

设置管道参数：“直径”设置为125 mm，“偏移量”设置为-100 mm，“垂直对正”设置为“中”，选中已创建的立管中心（图3.2.11），将“偏移量”调整为15100 mm，单击“应用”，DN125立管创建结束。
图3.2.11
继续设置管道参数：“直径”设置为125 mm，“偏移量”设置为15100 mm，“垂直对正”设置为“中”，禁止坡度，选中已创建立管中心，向教学楼外侧创建管道；关闭“自动连接”后（不关闭“自动连接”的话，通气横管将与下方的主排水横管自动连接），在教学楼外侧单击鼠标左键，按Esc键退出管道创建，DN125通气横管创建结束。
至此，女卫生间排水主管创建完成，系统名称会自动设置为“教学楼排水1”。
