2.1.1　准备工作

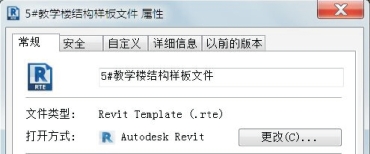

打开已完成的建筑模型，删掉除F1建筑柱之外的所有构件（注意不要删除轴网和标高）。将此时的文件另存为样板文件备用，命名为“5#教学楼结构样板文件”，如图2.1.1所示。

图2.1.1

利用5#教学楼结构样板文件，新建“5#教学楼项目-结构”项目文件。在立面视图中添加标高F-1，高度为-2.0 m，确认所有轴网及标高均已锁定。

单击“视图”选项卡→“平面视图”→“结构平面”，把对话框中的所有平面都选上，然后单击“确定”按钮，将新建各结构平面视图，其与建筑建模时的楼层平面视图是相互独立的，如图2.1.2所示。与建筑建模的工作是在“楼层平面视图”中进行不同，结构建模的工作将在“结构平面视图”中完成。

图2.1.2

进入F1结构平面视图，确认属性中的规程为“结构”（其他各结构平面视图均如此），如图2.1.3所示。Revlt的规程是以某种“专业特征”来控制视图显示的，可以把规程理解为视图的“专业”属性。同一张视图，在不同的规程下，显示样式会有所不同。例如：在结构规程中只显示结构墙，非结构墙将被自动隐藏；被遮挡的模型构件会以虚线形式显示（如板下的梁）；此外，还会显示当前规程下视图标记，如剖面符号、立面符号或详图索引符号等。

图2.1.3

单击“详图”面板→“载入族”，打开“结构”→“柱”→“混凝土”文件夹，将正方形结构柱族和矩形结构柱族载入。
