4.1.2　通过导入数据的方式创建地形表面

通过放置点的方式创建地形表面的方法适用于创建比较简单的场地地形表面。如果场地地形表面比较复杂，则适用通过导入数据的方式来创建地形表面。数据的格式包括导入CAD等高线文件（如dwg格式的CAD文件），也包括导入测量点数据文件（如txt格式的记事本文件）。

简单介绍一下通过导入测量点文件创建地形表面的方法：测量点数据文件必须是使用逗号分隔的csv或txt文件格式，文件每行的开头必须是X、Y和Z坐标值，后面的点名称等其他数值信息将被忽略。如果该文件中有两个点的X和Y坐标值相等，Revit会使用Z坐标值最大的点。

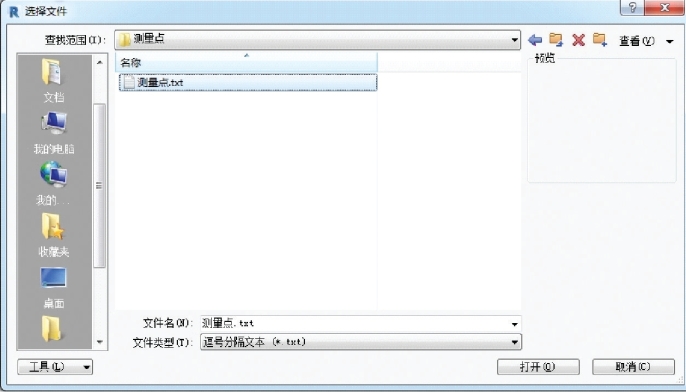

在已有txt格式的测量点文件的情况下，可通过单击“体量和场地”选项卡→选择“场地建模”面板→选择“地形表面”工具，进入“修改|编辑表面”草图模式，继续单击“工具”面板中的“通过导入创建”下拉按钮，选择“指定点文件”选项，在打开的“选择文件”对话框中，设置“文件类型”为“逗号分隔文本”，选择对应的txt格式文件，如图4.1.5所示。

图4.1.5

单击“打开”按钮，在弹出的“格式”对话框中，确定“文件中的一个单位等于”选项为“米”（图4.1.6），单击“确定”按钮，Revit将放置数据文件中的一系列点去创建地形表面。

图4.1.6
