1.3.3 创建其他楼层门窗

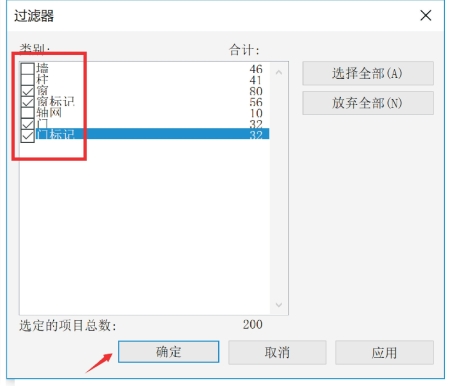

①切换至F1楼层平面视图，框选F1楼层所有图元，然后打开“过滤器”工具（图1.3.20），只勾选“窗”“窗标记”“门”“门标记”，然后单击“确定”按钮。
图1.3.20
②单击“剪贴板”面板中“复制到剪贴板”工具，然后单击“粘贴”下拉菜单中的“与选定的视图对齐”，将弹出“选择视图”对话框。

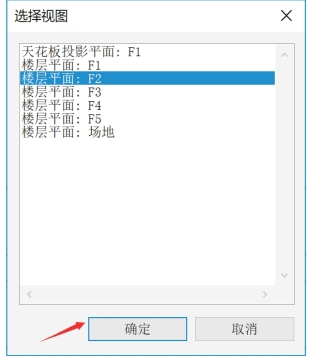

③如图1.3.21所示，在“选择视图”对话框中选择“楼层平面：F2”，然后单击“确定”按钮。
图1.3.21

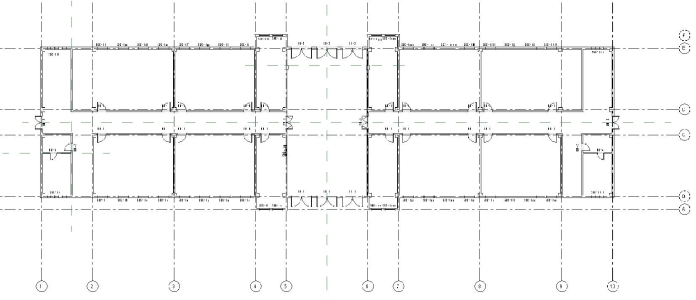

④切换至F2楼层平面视图（图1.3.22），已将F1所有门窗粘贴至F2。（注：SGC-1b和SGC-1a在框选时不一定被全部选中，因此复制至2楼后，需打开三维视图进行检查并补绘完整。）
图1.3.22

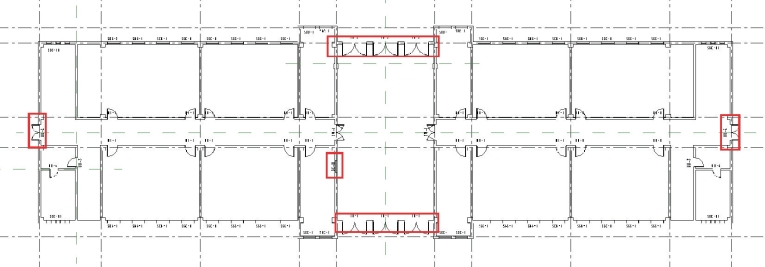

⑤对照建施图，F2楼层的门窗设置与F1楼层不完全相同，找到与F1楼层设置不同的门窗图元，将其删除，如图1.3.23所示。
图1.3.23
⑥F2中窗“SGC-1”的底部高度为950 mm、窗“SGC-1a”的底部高度为2 750 mm，与F1处不同，需要进行修改。在视图中选中任一窗“SGC-1”，单击鼠标右键，在弹出的列表中选择“选择全部实例”→“在视图中可见”，在F2楼层平面视图中所有窗“SGC-1”被选中，在左侧属性对话框中修改底部高度为950 mm；使用相同的方法修改窗“SGC-1a”的底部高度为2 750 mm。

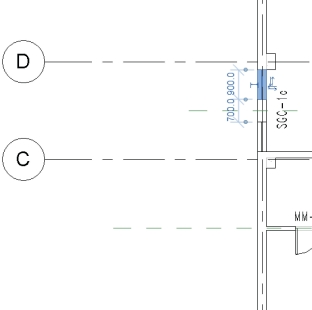

⑦使用“窗”工具，选择族类型为“SGC-1c”，修改底部高度为950 mm并确认“标记”面板“在放置时进行标记”按钮被激活。如图1.3.24所示，移动光标至1轴与C轴、D轴间外墙处，单击放置窗图元。
⑧按Esc键返回“修改|放置窗”上下文选项卡，在“属性类型”对话框中修改窗类型为“SGC-3”，修改“属性”面板“底高度”值为950 mm。如图1.3.25所示，移动光标至B轴与5轴、6轴间外墙处，单击放置窗图元。
图1.3.24
图1.3.25
⑨按Esc键返回“修改|放置窗”上下文选项卡，在“属性类型”对话框中修改窗类型为“SGC-2”，修改“属性”面板“底高度”值为0。如图1.3.26所示，移动光标至E轴与5轴、6轴间外墙处，单击放置窗图元。
图1.3.26

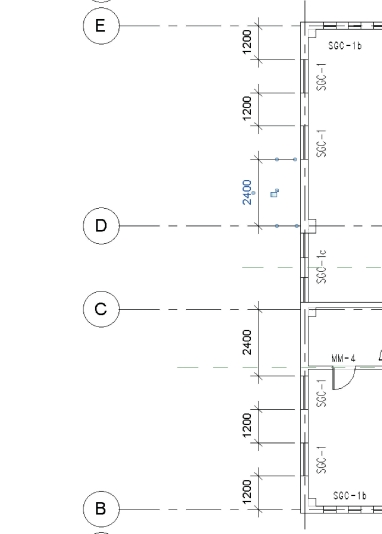

⑩按Esc键返回“修改|放置窗”上下文选项卡，在“属性类型”对话框中修改窗类型为“SGC-1”，修改“属性”面板“底高度”值为950 mm。如图1.3.27所示，移动光标至1轴与B轴、E轴间外墙处，单击放置窗图元。

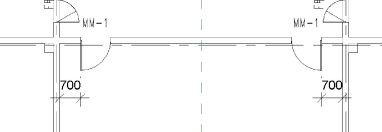

○1使用“门”工具，选择族类型为“MM-1”，确认“标记”面板“在放置时进行标记”按钮被激活。如图1.3.28所示，移动光标至C轴与5轴、6轴间内墙处，单击放置门图元。
图1.3.27
图1.3.28

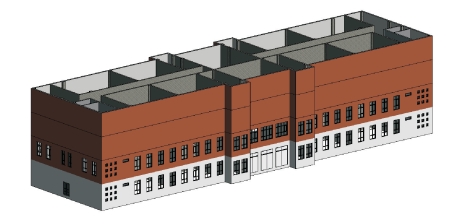

○12用相同的方法布置完成F2的其他门窗，完成后切换至三维视图，如图1.3.29所示。
图1.3.29

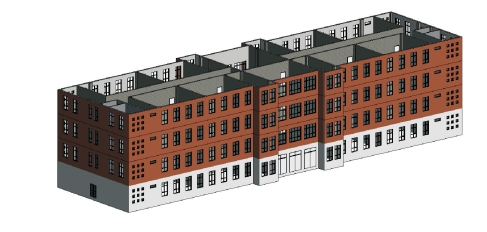

○13 F3楼层和F4楼层的门窗设置和F2楼层完全一样，可以通过选择F2的所有门窗后复制到剪贴板并使用“与选定的标高对齐”命令，使其对齐粘贴至其他标高的相同位置。再切换至三维视图补绘完成未复制窗，完成后如图1.3.30所示。至此，完成整栋教学楼的门窗创建。保存项目文件。
图1.3.30
