2.3.1 创建结构梁
类似于创建结构柱，创建结构梁需要先载入结构梁族，打开“结构”→“框架”→“混凝土”文件夹，载入其中的“混凝土-矩形梁”族文件。
1）创建基础连系梁

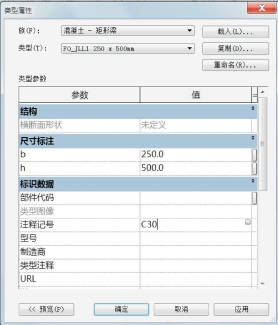

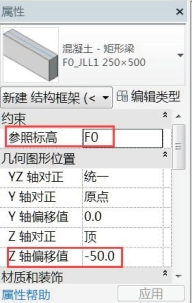

按照施工图，基础连系梁的顶标高为-0.5 m。因此，进入F0结构平面视图，创建并重命名“F0_JLL1_250×500”“F0_JLL2_250×500”等所有基础连系梁，如图2.3.1所示。调整连系梁的标高约束，参照标高为F0，Z轴对正为顶，Z轴偏移值-50 mm（即比F0低50 mm，因此基础连系梁的顶标高就是-0.5 m），如图2.3.2所示。
图2.3.1
图2.3.2

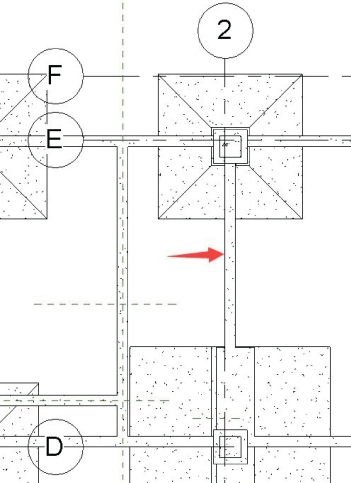

以轴线交点为梁的起止点放置基础连系梁，没有轴线交点处使用参照平面辅助完成。对于偏中的连系梁，可以在放置后用对齐的方式将梁边与对应位置对齐。以2轴/D轴—E轴处已放置的JLL-2基础连系梁为例，单击对齐工具后，在2轴线处通过TAB键选中轴网，将梁的左侧边对齐2轴，如图2.3.3所示；也可在梁属性中调整梁的Y轴偏移值至125mm来完成梁的移动，如图2.3.4所示。JLL-2基础连系梁偏移完成情况如图2.3.5所示。

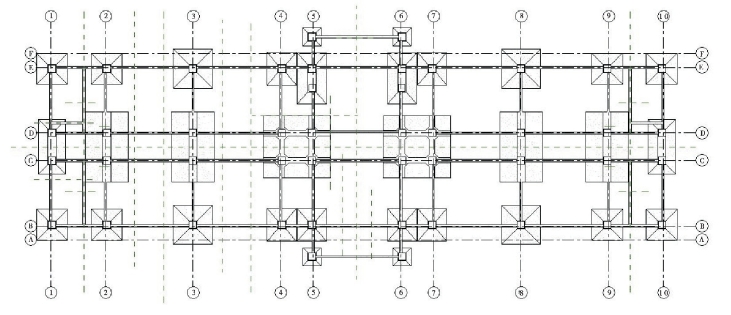

所有基础连系梁创建完成后，如图2.3.6所示。
图2.3.3
图2.3.4
图2.3.5
图2.3.6
2）创建F2、F3、F4楼层结构梁

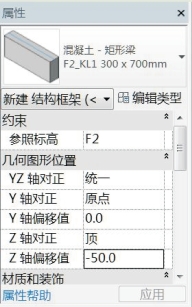

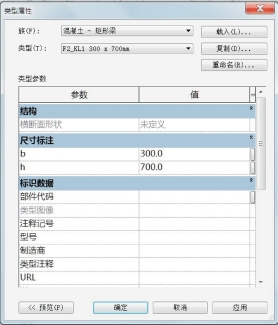

进入F2结构平面视图，创建并重命名“F2_KL1_300×700”“F2_KL2_300×700”等所有结构梁。梁的属性及标高约束设置方式如图2.3.7和图2.3.8所示。F2结构梁的放置方法与基础连系梁一样。
F3、F4结构梁的创建方法与F2一致，在此不再赘述。
图2.3.7
图2.3.8
3）创建F5坡屋面结构斜梁

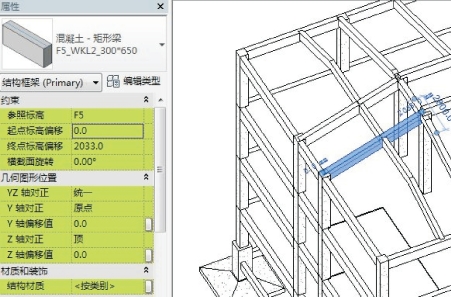

按照施工图，屋面为坡屋面，F5结构梁为斜梁，两端标高不一致。这部分斜梁需要事先计算起止点的标高，然后通过修改梁的起点、终点的标高偏移来创建，方法如图2.3.9所示。完成后的框架柱梁体系在三维视图中如图2.3.10所示。

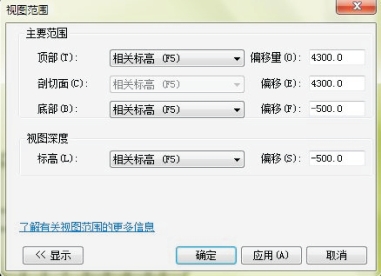

如果想在F5平面中看到包括斜梁在内的所有的梁，需要调整视图范围。图2.3.11给出了一个视图范围调整的参考数据。
图2.3.9
图2.3.10
图2.3.11
