7.1.2　导入模型

1）导入结构模型

启动Navisworks软件，点击左上角的“附加”按钮，如图7.1.2所示。在弹出的对话框中，找到“5#教学楼项目-结构”RVT文件所在文件夹，将下方的“文件类型”修改为“所有文件（∗.∗）”，就会看见所有的文件，打开“5#教学楼项目-结构”RVT文件，如图7.1.3所示。保存本场景文件，命名为“5#教学楼结构-给排水碰撞”。

Navisworks打开RVT文件的方式有3种：打开、附加和合并。“打开”可以打开RVT文件并创建相应的场景文件；“附加”可以将RVT文件附加到本场景文件，该RVT文件的数据发生变化时，可以使用“常用”选项卡“项目”面板中的“刷新”工具，进行Navisworks的数据更新；“合并”可以将RVT文件合并到本场景文件，并变为本场景的一部分，该RVT文件的数据发生变化时，Navisworks的数据不会更新。“附加”操作会保留两个模型重复的内容，“合并”操作会删除两个模型重复的内容。

图7.1.2

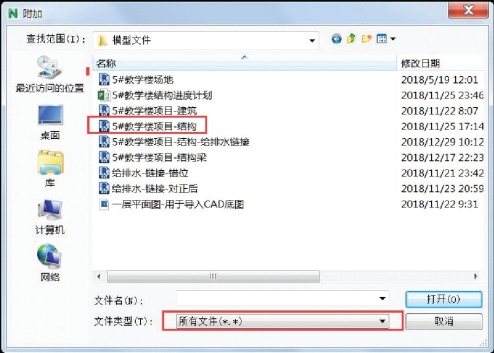

图7.1.3

2）导入给排水模型

再次点击左上角的“附加”按钮，找到“5#教学楼项目-给排水”RVT文件所在文件夹，如图7.1.4所示，将其附加到本场景文件。

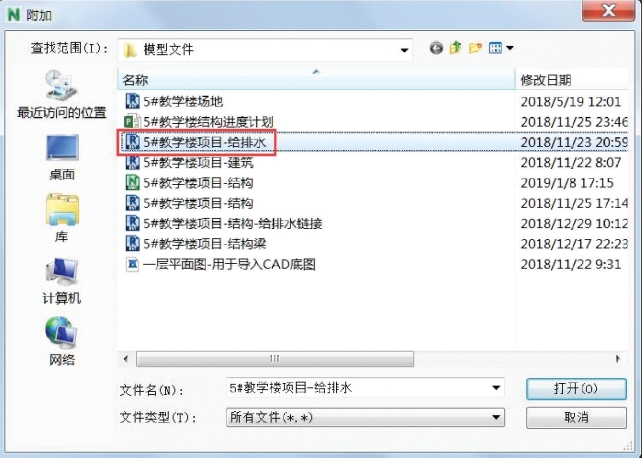

图7.1.4
