2.1.2　创建F1结构柱

2.1.2　创建F1结构柱

施工图共有两种尺寸的结构柱，分别为500 mm×500 mm和400 mm×500 mm。

1）定义F1结构柱

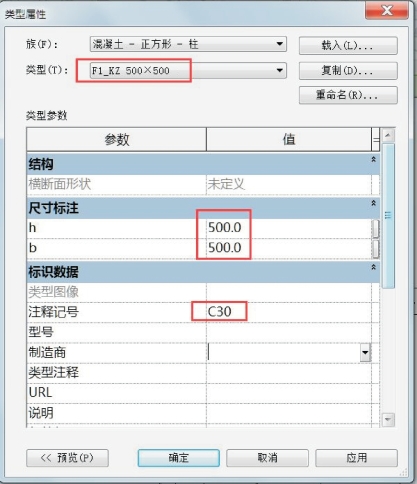

单击“结构”面板→“柱”，选择一个正方形柱复制后，将其尺寸修改为b=500 mm，h=500 mm，并将其命名为“F1_KZ_500×500”，在“标识数据—注释记号”处，填写柱混凝土等级C30，如图2.1.4所示。用相同的方法准备好“F1_KZ_400×500”。

图2.1.4

2）放置F1结构柱

进入F1结构平面视图，选择“F1_KZ_500×500”，设置“高度”至F2，单击“在柱处”（将以保留在F1结构平面视图中的建筑柱作为新建结构柱的定位依据），如图2.1.5所示。框选所有500 mm×500 mm建筑柱即可自F1向上生成所有“F1_KZ_500×500”。同理，选择F1_KZ_400×500，设置“高度”至F2，选中“在柱处”，点选两个400mm×500mm建筑柱即可自F1向上生成两个“F1_KZ_400×500”。

图2.1.5

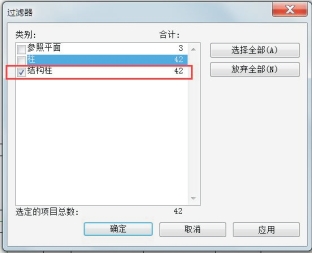

框选所有的柱，在过滤器中选中结构柱（图2.1.6），将其顶部标高偏移设置为-50 mm（图2.1.7），其底部标高偏移将在后期进行调整。

按照施工图里的命名，将各F1结构柱分别重命名为“F1_KZ1_500×500”“F1_KZ12_400×500”。至此，完成F1所有结构柱的创建。

图2.1.6

图2.1.7
