3.1.3　创建F1男卫生间洁具

3.1.3　创建F1男卫生间洁具

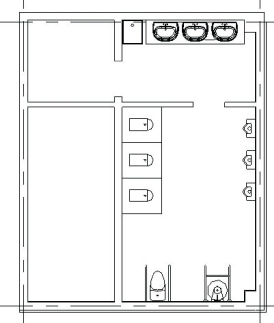

1）镜像女卫生间洁具

按照施工图，左侧女卫生间的布置与右侧男卫生间的布置基本相同，因此采用镜像方式来提高建模效率。在5轴和6轴中间，设置一个参照平面作为对称轴，如图3.1.11所示。框选左侧女卫生间，打开“过滤器”，仅选择“卫浴装置”（图3.1.12），单击“确定”后，在“修改”选项卡中单击“镜像-拾取轴”（图3.1.13），选择刚才设置的参照平面为镜像轴，将左侧女卫生间的洁具全部镜像复制到右侧男卫生间，如图3.1.14所示。

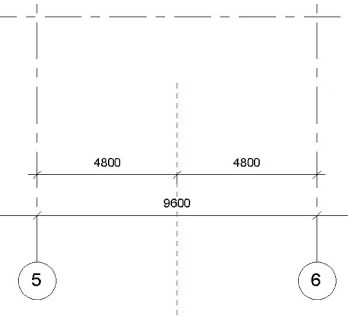

图3.1.11

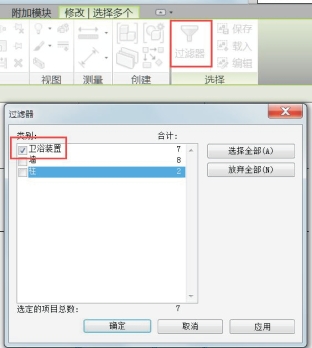

图3.1.12

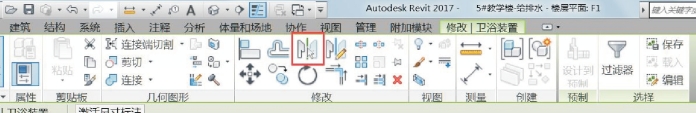

图3.1.13

图3.1.14

2）创建小便斗

单击“卫浴装置”，选择“小便器-教学楼”，将“约束”→“立面”由100 mm改为80 mm，如图3.1.15所示。按照施工图，男卫生间中需要选择对应位置的墙体创建3个小便器，间距800 mm，完成情况如图3.1.16所示。

图3.1.15

图3.1.16

至此，卫生间卫生洁具创建完成。保存项目文件。
