2.3.2　创建结构楼板

结构楼板创建方法与建筑楼板类似。通过点击“结构”选项卡→“楼板”下拉列表→“楼板：结构”，开始创建结构楼板。

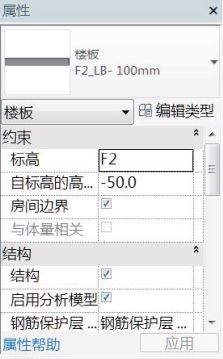

按照施工图，结构楼板的厚度有3个，分别为卫生间为110 mm、主楼梯间为120 mm、其他为100 mm。在标高约束上，除卫生间结构楼板为楼层标高-110 mm外，其余结构楼板均为楼层标高-50 mm。以F2的100 mm厚楼板为例，构件命名为“F2_LB_100”，其属性及标高约束如图2.3.12和图2.3.13所示。

图2.3.12

图2.3.13

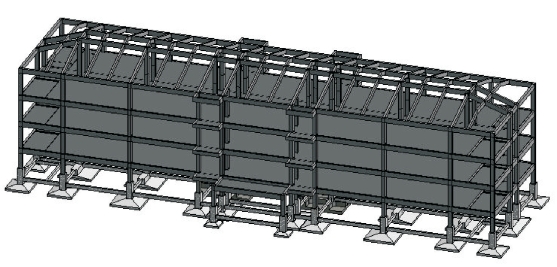

最终绘制出来的完整结构模型如图2.3.14所示。绘制完成后保存文件。

图2.3.14
