5.4.4　二维图形中的表达

5.4.4　二维图形中的表达

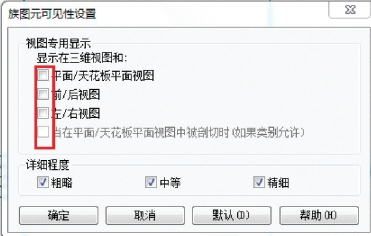

进入任何一个视图，分别选中窗框、横梃、竖梃、副窗玻璃、窗扇，调用“族图元可见性设置”命令（图5.4.37），将4个选项均取消勾选。即在项目模型的任意视图中（被剖切时）保留显示洞口剪切线，其余图元均不显示。

1）平面图（被剖切）中的表达

在被剖切的平面图中，窗户的表达形式为内部有两条平行线且与墙线均分。

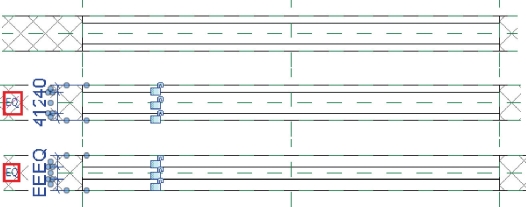

进入“楼层平面-参照标高”视图，调用“注释”菜单栏的“符号”线命令，在墙体内侧绘制两平行线，然后沿墙体厚度方向进行尺寸标注，如图5.4.38所示。标注完毕单击“EQ”进行均分。为方便绘制符号线，在绘制前可将洞口内的所有图元和参照平面临时隐藏。

图5.4.37

图5.4.38

2）立面图（被剖切）中的表达

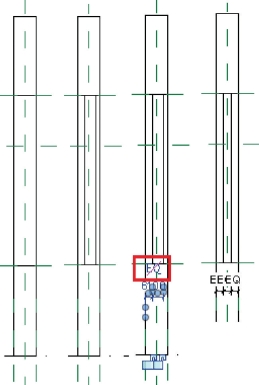

进入“立面-右”视图，同样先将窗框、窗扇、横梃、竖梃、副窗玻璃及参照平面临时隐藏（参照平面图中的处理方法），如图5.4.39所示。处理完毕后保存族文件。

图5.4.39
