3.2.5 创建F1女卫生间卫生洁具与排水系统的连接

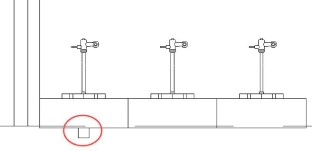

进入西立面视图，隐藏女卫生间蹲便器部位的墙体，单击“系统”→“管道”，直径设置为100 mm，左侧蹲便器下部如图3.2.21所示，创建的100 mm长管道如图3.2.22所示。
图3.2.21
图3.2.22

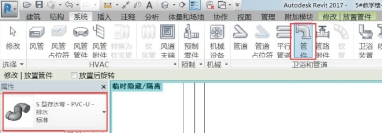

单击“系统”→“管件”，在属性对话框中选择“S形存水弯”（图3.2.23），在刚才创建的100 mm长管道上连接该存水弯，如图3.2.24所示。
图3.2.23
图3.2.24
进入F1楼层平面视图，隐藏对应的蹲便器，会看到已创建的存水弯。单击“系统”→“管道”，直径设置为100mm，激活“自动连接”和“继承高程”，选中存水弯的未连接端（图3.2.25），创建管道并连接至排水横管（图3.2.26）。
图3.2.25
图3.2.26
