2.2.1 定义独立基础及筏板基础
按照施工图，5#教学楼的基础形式有两种：一种是独立基础（包括单柱基础和双柱基础），一种是筏板基础。基础底标高统一为-2.0 m。
1）定义独立基础

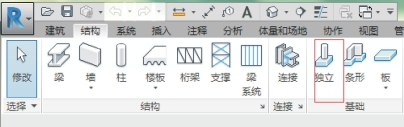

单击“结构”选项卡→“基础”面板→“独立”，如图2.2.1所示。
图2.2.1

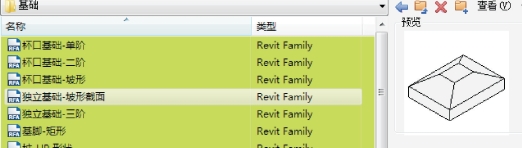

启动命令后，在属性面板类型选择器下拉菜单中选择合适的独立基础类型。如果找不到合适的类型，可以在“编辑类型”中通过复制的方法创建新类型，或者可以载入外部族文件。本工程为坡形截面独立基础，可通过载入外部族来操作，如图2.2.2所示。
图2.2.2

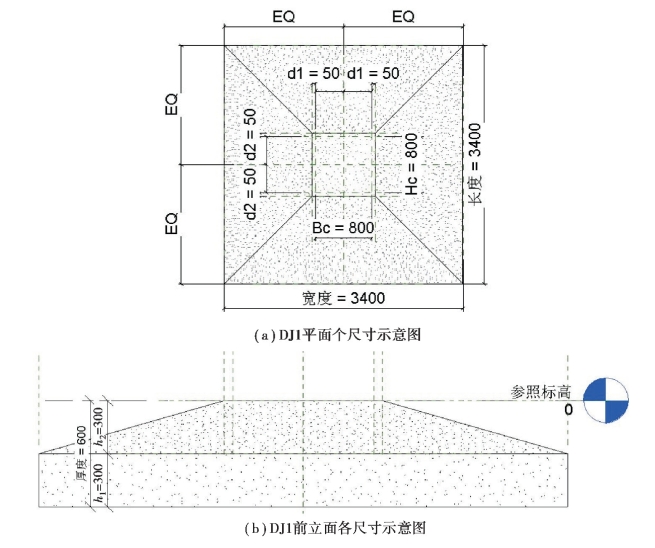

以“独立基础-DJ-DJ1”为例，坡形截面独立基础的类型参数如图2.2.3所示，设置完成后的模型即与施工图中的DJ1尺寸一致。
图2.2.3

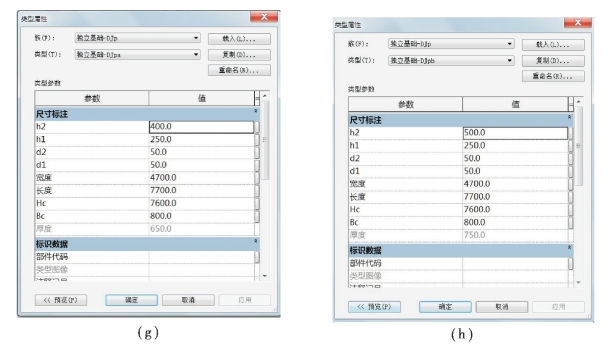

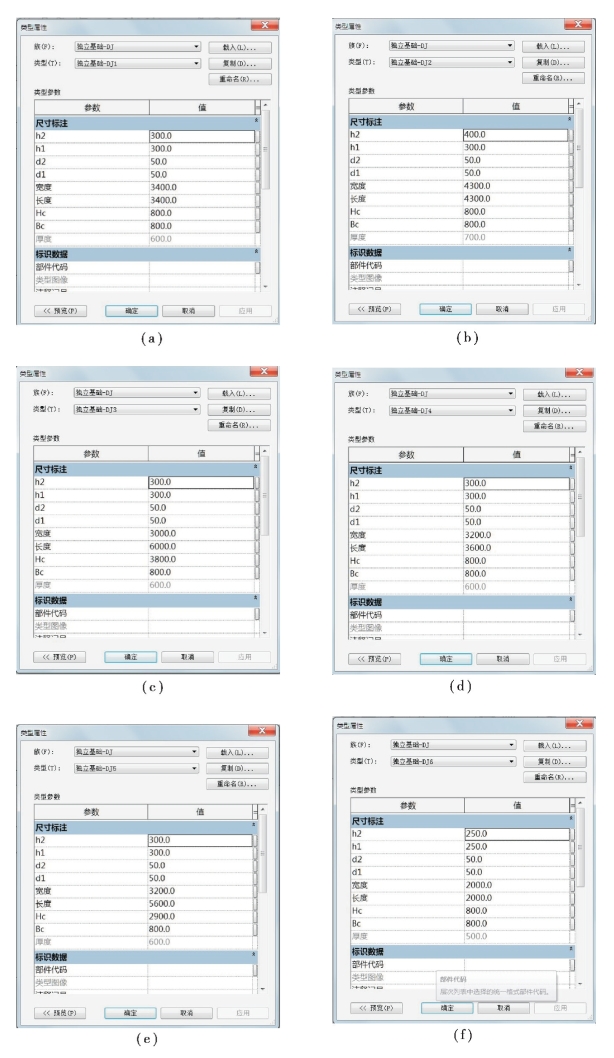

按照施工图，5#教学楼的独立基础有两类共8种。其中，“独立基础-DJ”共有6种，其命名和参数如图2.2.4（a）～（f）所示；“独立基础-DJP”共有2种，其命名和参数如图2.2.4（g）～（h）所示。按照这些参数设置完成后，即创建了对应的独立基础。在施工图中，基础DJPa、DJPb与其他独立基础形状一致，但顶部增设有混凝土矩形梁（b=900 mm，h=700 mm），可以进入其族文件中添加该矩形梁，这里就不再详述。以上各独立基础在样板文件中均已载入，可以在项目族库中直接取用。
图2.2.4
2）定义筏板基础模型
为了简化操作，样板文件中已将筏板基础模型创建完成并存在“组”中（图2.2.5），可以直接使用。在Revit中，可将项目中的一个或多个图元组成组，组中的图元将作为组实例存于项目中。修改任意一个组实例，所有组实例都将自动修改。使用组避免了重复操作，可以提高模型创建效率。

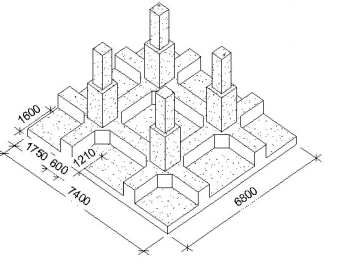

该筏板基础也可自行绘制，可以用两层基础板（400 mm+700 mm）连接的方法来创建，绘制好后如图2.2.6所示，具体方法不再赘述。
图2.2.5
图2.2.6
