3.2.4 创建F1女卫生间排水横管
卫生间排水横管的管底标高一般在楼面标高以下400 mm。单击“系统”→“管道”，在属性对话框中选择“教学楼排水”，系统类型选择为“教学楼排水”，“直径”设置为100 mm，“垂直对正”设置为“中”，“偏移量”设置为-350 mm（标高-350 mm为横管中心标高，换算为管底标高即为-400 mm），“坡度”设置为“向上1.5%”，如图3.2.12所示。按照施工图，从立管的中心点开始，向上创建DN100排水横管至隔墙处，按Esc键退出；重新设置直径为50 mm，激活“自动连接”和“继承高程”，单击刚才创建的横管端头，继续向上创建DN50排水横管至盥洗室墙内侧后按Esc键退出，如图3.2.13所示；设置管径为50 mm，激活“自动连接”和“继承高程”，设置坡度为“向上0.2%”，如图3.2.14所示。单击已创建的DN50排水横管上部，创建洗手池DN50排水横管，如图3.2.15所示。
图3.2.12
图3.2.13
图3.2.14
图3.2.15
进入三维视图，隐藏墙体，可以看到排水立管与排水横管并没有相交，而是独立的两个管道（图3.2.16）。选中排水横管，拖移左侧的操作柄至立管的外侧（为确保拖移的方向，此时应一直按住键盘的Shift键），如图3.2.17所示。放开鼠标左键，横管和立管将自动生成管件连接，如图3.2.18所示。
图3.2.16
图3.2.17
图3.2.18

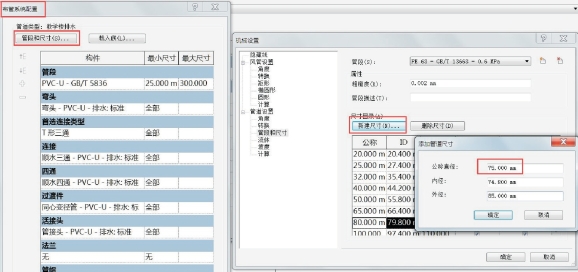

按照施工图，排水管直径有75 mm的，但系统内缺少这个尺寸的直径，可以在排水管道的系统配置里新建这个管道直径。新建方法如图3.2.19所示。
图3.2.19

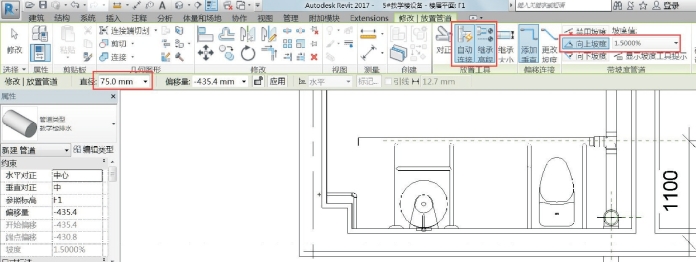

进入F1楼层平面视图，在距B轴上侧1 100 mm处，绘制一个参照平面与DN100排水横管相交，确定横向排水横管的位置，如图3.2.20所示。单击“系统”→“管道”，“直径”设置为75 mm，“垂直对正”设置为“中”，“坡度”设置为“向上1.5%”，激活“自动连接”和“继承高程”，从DN100排水横管与参照平面相交处开始，向左侧创建DN75排水横管，完成情况如图3.2.20所示。
图3.2.20
