2.4.1　柱、梁配筋

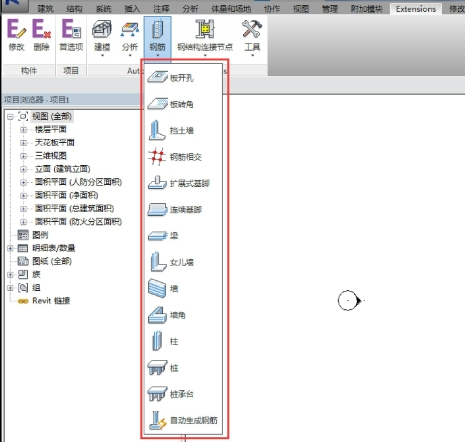

Revit可为混凝土构件添加实体钢筋。用户可以选择使用“钢筋”命令或者速博插件快速配筋。速博插件即Autodesk Subscription，是针对钢筋混凝土结构的扩展插件。它可以为用户生成需要的构件并快速配筋，并具有模型静态分析等辅助功能，对于非异型构件实用性较强。速博插件需要单独下载安装。安装后Revit的选项卡会多出一个“Extensions”选项卡，如图2.4.1所示。

图2.4.1

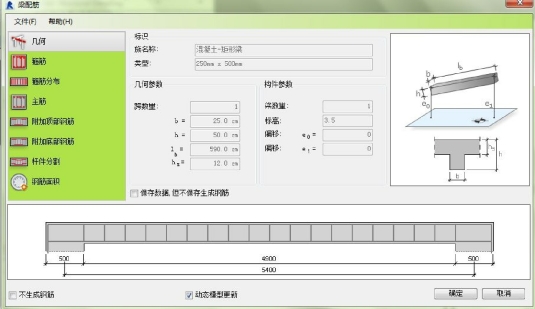

用速博插件配筋，需要单击“Extensions”选项卡→“Autodesk Revit Extensions”面板→“钢筋”，在下拉菜单中选择相应的构件类型。以梁为例，选中要配筋的梁，弹出“梁配筋”对话框，如图2.4.2所示。

图2.4.2

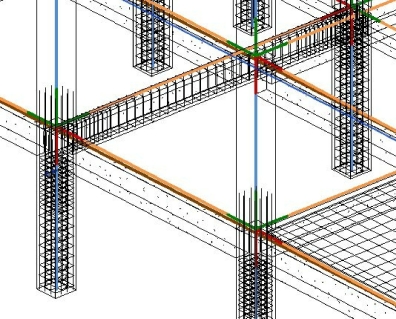

设置完成后，单击“确定”按钮即完成对梁钢筋的配置。之后，可以在属性栏中的“视图可见性”中，对“钢筋图元视图可见性状态”进行设置；也可以在“视图样式”中选择“线框”，便于在三维视图中查看配筋状况。配筋示意图如图2.4.3所示。

图2.4.3
