4.2　创建建筑地坪

创建建筑地坪。

（1）创建卫生间建筑地坪；

（2）创建其他位置建筑地坪。

完成地形表面的创建之后，可以注意到教学楼内部局部出现地形高于楼板的不正常现象，如图4.2.1所示。因此，沿着教学楼轮廓创建闭合的建筑地坪，以平整教学楼轮廓内的地形表面。无论地形表面多复杂，建筑地坪将使建筑物首层地面水平，并剪切地形表面。

按照施工图，教学楼F1没有现浇混凝土结构楼板，施工方法为素土夯实后浇筑混凝土垫层，在混凝土垫层上施工防水层及装饰层。建筑地坪在构造上可以理解为上述混凝土垫层。

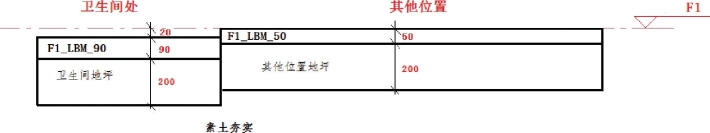

5号教学楼的建筑地坪厚度设置为200 mm，由于F1卫生间的建筑楼板厚度为90 mm，其他位置的建筑楼板厚度为50 mm，且卫生间处的建筑楼板自标高F1有-20 mm的偏移，因此，卫生间建筑地坪自标高F1的偏移量为-110 mm，而其他位置建筑地坪自标高F1的偏移量为-50 mm，如图4.2.1所示。

图4.2.1
