1）创建插座

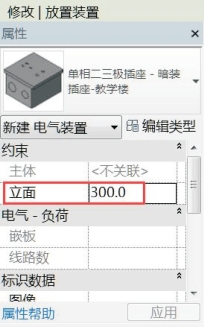

单击“系统”→“设备”→“电气装置”，在“属性”对话框中选择“插座-教学楼”，设置“立面”为300 mm（图3.4.9），在右上角“放置”面板，激活“放置在垂直面上”（图3.4.10），按照参照平面确定的位置在墙上单击鼠标左键，将在墙上逐一创建插座，完成情况如图3.4.11所示。

图3.4.9

图3.4.10

图3.4.11

2）创建开关

单击“系统”→“设备”→“照明”（图3.4.12），在属性对话框中选择“开关-教学楼”，设置“立面”为1200 mm（图3.4.13），在右上角“放置”面板，激活“放置在垂直面上”，按照参照平面确定的位置在墙上单击鼠标左键，将在墙上逐一创建灯具开关。

单击“系统”→“设备”→“照明”，在属性对话框中选择“风扇调速开关-教学楼”，设置“立面”为1200 mm，在右上角“放置”面板，激活“放置在垂直面上”，按照参照平面确定的位置在墙上单击鼠标左键，将在墙上逐一创建风扇调速开关。

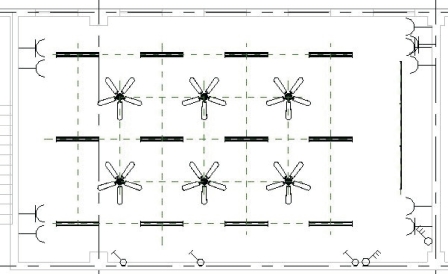

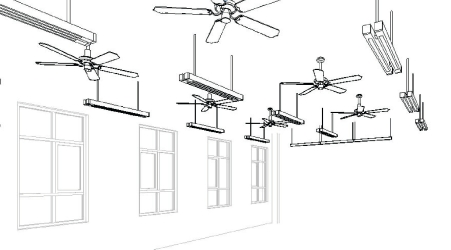

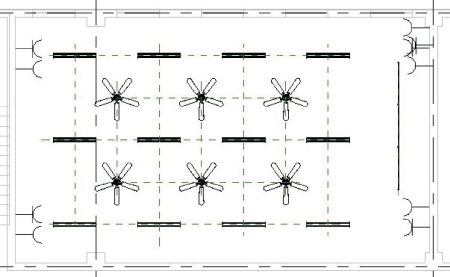

教学楼教室的全部电气设备创建完成后的平面视图如图3.4.14所示，相机视图如图3.4.15所示。保存项目文件。
