3.2.2　配置排水系统

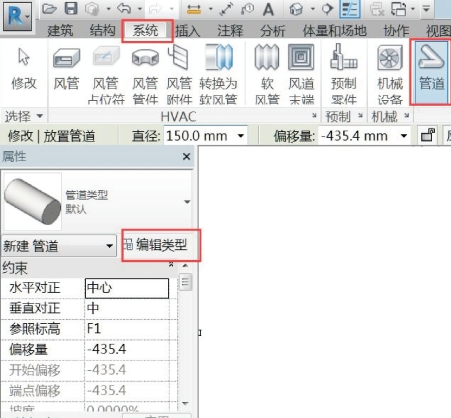

单击“系统”→“管道”，进入管道属性设置窗口，单击“编辑类型”（图3.2.2），进入管道类型设置对话框。

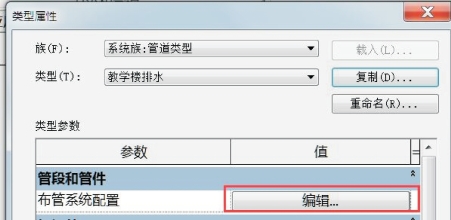

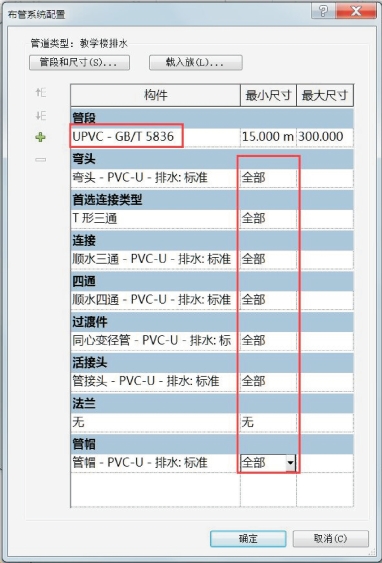

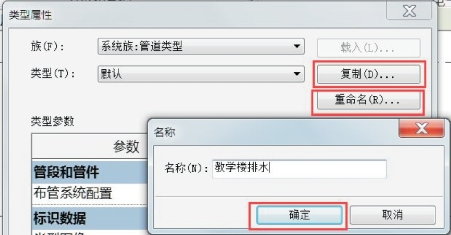

在对话框中单击“复制”→“重命名”，将新管道命名为“教学楼排水”（图3.2.3），单击“确定”后退出。在管道类型设置对话框中单击“布管系统配置”右侧的“编辑”（图3.2.4），进入布管系统配置对话框。在布管系统配置对话框中先选择左上角的管段为“UPVC-GB/T 5836”（图3.2.5），然后按照图示配置UPVC管件，确认尺寸均选择为“全部”，配置完成后单击“确定”退出。至此，排水系统配置完成，可以开始模型创建。

图3.2.2

图3.2.3

图3.2.4

图3.2.5
