1.6.4　创建栏杆

1.6.4　创建栏杆

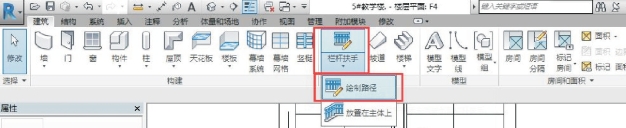

按照施工图，在楼梯顶层需要设置保护栏杆。进入F4楼层平面视图，单击功能区“建筑”选项卡→“楼梯坡道”→“栏杆扶手”→“绘制路径”命令，进入绘制草图模式，如图1.6.30所示。

图1.6.30

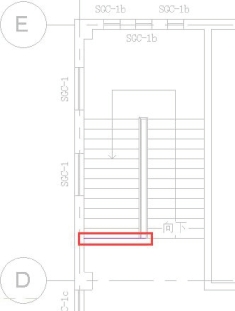

在属性“栏类型选择器”中选择“栏杆扶手：900 mm圆管”类型。找到左侧楼梯需加设栏杆处，在“绘制”区选择“直线”命令，绘制栏杆路径（图1.6.31），单击“完成”命令，栏杆扶手创建完成。

图1.6.31

图1.6.32

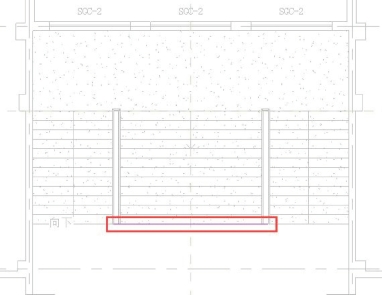

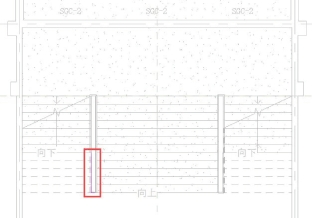

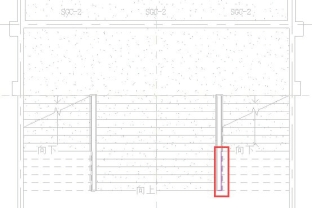

中部楼梯顶层栏杆扶手与上述方法相同。绘制草图如图1.6.32所示，单击“完成”命令，栏杆扶手创建完成。对于中部楼梯来说，除了顶层需加设栏杆外，F2层楼板开洞处也需要加设栏杆，选择F2平面视图，用上述相同方法绘制草图（图1.6.33），单击“完成”命令，栏杆扶手创建完成。再次重复以上操作，绘制草图如图1.6.34所示，单击“完成”命令，栏杆扶手创建完成。

图1.6.33

图1.6.34

注意：以上F2层的两段栏杆扶手必须分两次单独创建。由于用“绘制路径”命令创建栏杆扶手时，栏杆扶手的路径草图必须是一条单一且连接的线。如果要将栏杆扶手分为几个部分，需创建多个单独的栏杆扶手。

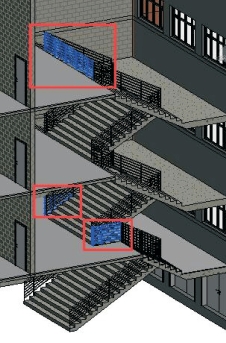

进入三维视图，利用剖面框观察刚才所绘栏杆扶手。中部楼梯加设的栏杆扶手如图1.6.35所示。

图1.6.35

由于本建筑具有左右对称性，右侧楼梯栏杆可以利用“镜像”命令完成。
