4.2.1　创建卫生间建筑地坪

4.2.1　创建卫生间建筑地坪

1）定义卫生间建筑地坪

建筑地坪可以在场地平面视图绘制，为了参照下F1楼层外墙，也可以在F1楼层平面视图创建。

进入F1楼层平面视图，单击“体量和场地”→“场地建模”→“建筑地坪”，切换至“修改|创建建筑地坪边界”上下文选项卡，进入创建建筑地坪边界编辑状态。

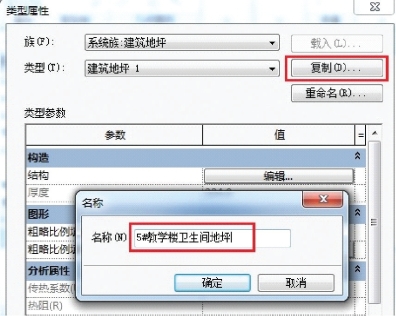

单击“属性”面板中的“编辑类型”按钮，打开“类型属性”对话框，以“建筑地坪1”为基础，单击“复制”，弹出“名称”对话框，输入名称为“5#教学楼卫生间地坪”，如图4.2.2所示，单击“确定”按钮。

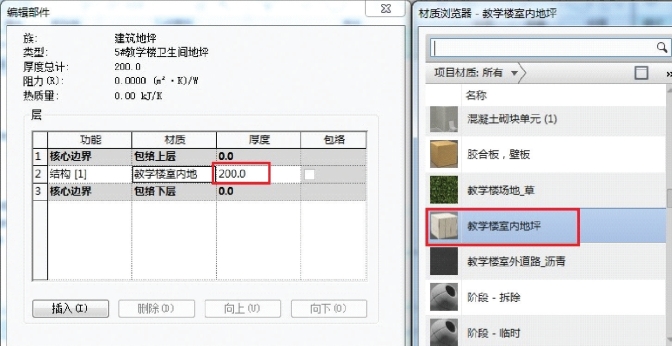

单击“类型参数”中“构造”→“结构”后面的“编辑”按钮，进入“编辑构件”对话框，修改“结构[1]”的“厚度”为200 mm，修改“材质”为“教学楼室内地坪”，如图4.2.3所示。

设置完成后单击“确定”按钮，返回“类型属性”对话框，再次单击“确定”按钮，退出“类型属性”对话框。

图4.2.2

图4.2.3

2）创建卫生间建筑地坪

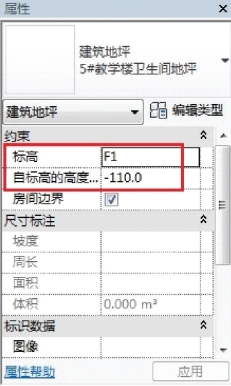

修改“属性”面板中“约束”的“标高”为“F1”，“自标高的高度偏移”值为-110 mm，如图4.2.4所示。

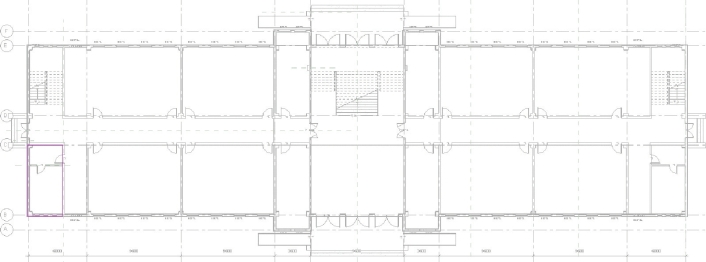

在“绘制”面板中，选择“边界线”，采用“拾取墙”或“直线”命令，配合使用“修剪/延伸为角”等命令，绘制卫生间建筑地坪边界线，这与绘制F1卫生间建筑楼板的边界线完全一致，保证图形闭合。但是建筑地坪只能单块绘制，不能像楼板一样能同时画出两个闭合图形。因此，可以先创建左侧卫生间处建筑地坪，如图4.2.5所示。单击“模式”中“完成编辑模式”按钮“√”，完成左侧卫生间建筑地坪的创建。

继续创建右侧卫生间处建筑地坪边界。完成两侧卫生间建筑地坪的创建后，单击保存项目文件。

图4.2.4

图4.2.5
