7.1.3 设置碰撞参数实施碰撞

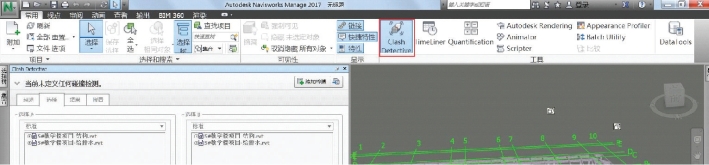

单击“Clash Detective”碰撞检测按钮，在左侧出现碰撞检测对话框，如图7.1.5所示。
图7.1.5

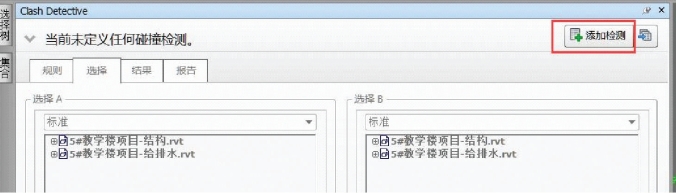

单击碰撞检测对话框右上角的“添加检测”按钮，如图7.1.6所示，将会出现新的检测对话框，如图7.1.7所示。修改检测名称为“楼板与管道”，并确认碰撞类型为“硬碰撞（保守）”。
图7.1.6
图7.1.7

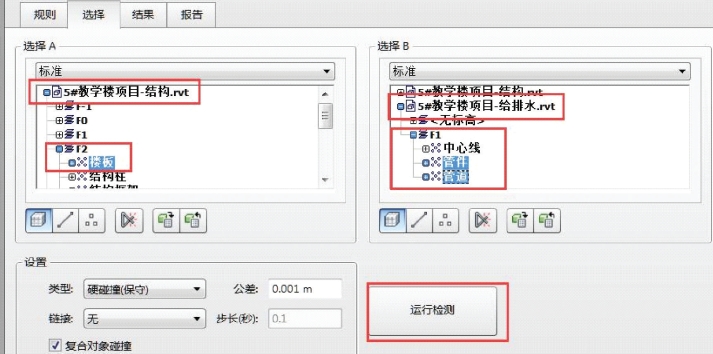

在碰撞检测对话框左侧的“选择A”里，点击“5#教学楼项目-结构”左方的“+”号，利用“CTRL”键，将F2、F3、F4中的楼板均选中；在右侧的“选择B”里，点击“5#教学楼项目-给排水”左方的“+”号，将“管件”及“管道”均选中，如图7.1.8所示，单击右下角的“运行检测”按钮，开始碰撞检测。
图7.1.8
