7.2.3　导入Project进度计划并附着集合

7.2.3　导入Project进度计划并附着集合

1）导入Project进度计划

单击工具面板上的“TimeLiner”模块，出现如图7.2.8所示的进度模拟模块；再单击该模块中的“数据源”按钮，进入“数据源”栏，如图7.2.9所示；然后点击“添加”按钮，出现导入文件类型选择，如图7.2.10所示；选择“Microsft Project 2007-2013”，弹出选择文件对话框，如图7.2.11所示；找到进度计划文件，单击“打开”，在TimeLiner的数据源中将出现新数据源，如图7.2.12所示，在新数据源上单击鼠标右键，在弹出的任务菜单中选择“重建任务层次”。

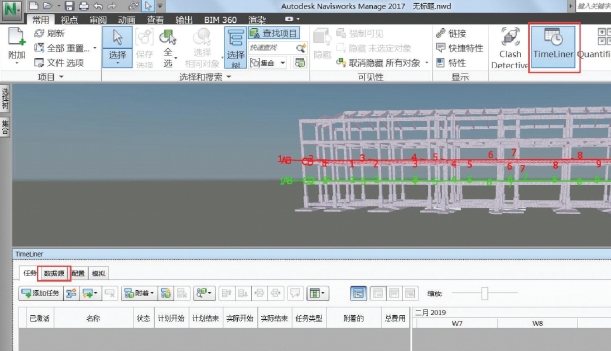

图7.2.8

图7.2.9

图7.2.10

图7.2.11

图7.2.12

2）进度计划中各施工过程与对应集合附着

回到TimeLiner中的“任务”栏，导入的进度计划已出现在这里（图7.2.13）；左侧是施工过程名称，每个施工过程有着不同的起始时间；在每个施工过程右侧“附着的”单元格处单击鼠标右键，将出现附着选项菜单，在“附着集合”处将显示之前定义的各个集合，将“基础承台施工”施工过程对应的附着集合选择为“基础承台”；其他的施工过程以此类推，附着完成后如图7.2.14所示，然后将各施工过程的“任务类型”均设置为“构造”。

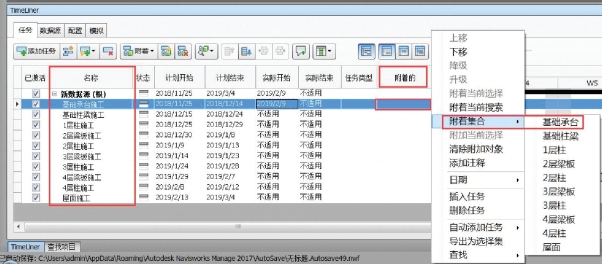

图7.2.13

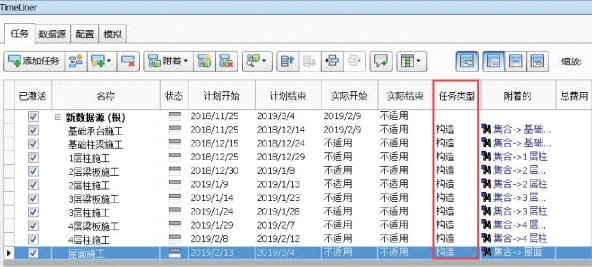

图7.2.14
