5.3.4　增加族类型

在上述族类型SGC-1a（1200 mm×450 mm）固定窗族基础上，增加族类型SGC-1b（450 mm×450 mm）。

1）新建族类型名称

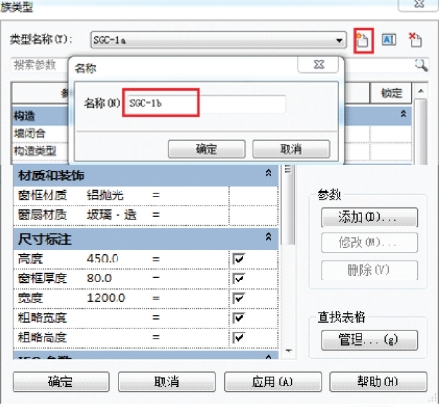

在“修改”菜单栏下“属性”功能区单击“族类型”按钮，进入“族类型”对话框，在“类型名称”右侧单击“新建类型”按钮，在“类型名称”输入框中输入“SGC-1b”（图5.3.32），单击“确定”按钮完成族类型名称的新建。

图5.3.32

2）修改族类型的尺寸

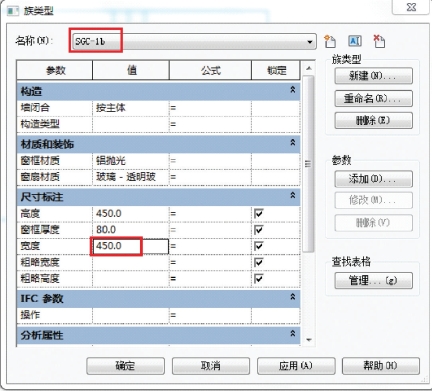

回到“族类型”设置窗口，将宽度修改为450 mm，单击“应用”按钮，完成SGC-1b族类型尺寸设置，如图5.3.33所示。

图5.3.33
