4.1.1 通过放置点的方式创建地形表面
打开Revit2017，载入之前完成的“5#教学楼项目-建筑”项目文件，另存为“5#教学楼项目-场地”项目文件。
1）创建地形表面
打开“项目浏览器”→“视图”→“楼层平面”→“场地”，进入场地平面视图。
为了便于捕捉，在场地平面视图中根据创建地形的需要，绘制7条参照平面。单击“建筑”→“工作平面”→“参照平面”，进入“修改|放置参照平面”，在面板中选择“直线”，绘制位置如图4.1.1所示的1—7号参照平面。其中1，2，3，4四条参照平面分别距离上下左右侧最边缘轴线为20 m。7条参照平面有A—J共10个交点。
图4.1.1
单击“体量和场地”选项卡→“场地建模”→“地形表面”，进入“修改|编辑表面”草图模式，单击“工具”→“放置点”
，设置选项栏中“高程”值为“-450”，高程形式为“绝对高程”，即将要放置的点高程的绝对标高为-0.45 m。移动光标至绘图区域，依次单击图4.1.1中的A，B，C，D，G，H，I，J这8个点；继续设置选项栏中“高程”为“900”，高程形式为“绝对高程”，然后分别单击图4.1.1中的E、F两点。单击“表面”→“√”完成，创建地形表面。

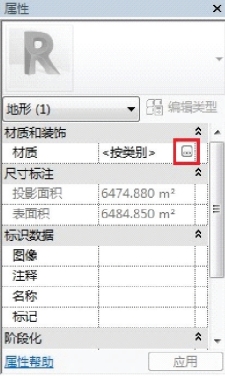

单击选择已经创建的地形，在“属性”面板→“材质和装饰”→“材质”中，单击“按类别”，在其后方显示矩形浏览图标，如图4.1.2所示。单击矩形浏览图标，打开如图4.1.3所示的“材质浏览器”对话框，选择“教学楼场地-草”材质，单击“确认”按钮，给地形表面添加草地材质。
图4.1.2
图4.1.3

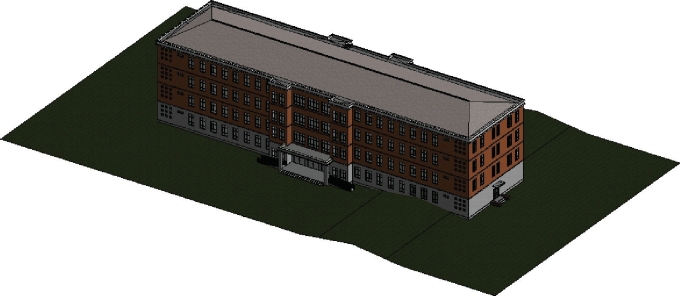

设置完成后，保存项目，切换至三维视图，完成地形表面的效果如图4.1.4所示。
图4.1.4
2）修改地形表面
设置完成地形表面后，如需要修改地形表面位置或者高程点，可以按照如下步骤进行操作：“项目浏览器”→“视图”→“楼层平面”→“场地”，选中完成的地形表面，进入“修改|地形”上下文选项卡，单击“表面”面板中“编辑表面”工具
，单击要修改的边界点，通过选项栏中的命令修改高程，也可以拖动点修改点的位置。修改完成后，退出修改边界点命令，单击“表面”→“√”，完成修改。
