1.6.2 用构件命令创建中部楼梯
1）创建F1楼梯
进入F1楼层平面视图，单击功能区“建筑”选项卡→“楼梯”→“楼梯（按构件）”，进入楼梯创建模式。
（1）绘制参照平面
按照施工图的尺寸，在F1中部楼梯间绘制5条参照平面：其中，左侧垂直参照平面到墙边线的距离为1200 mm，是左右分梯梯段宽度的一半；右侧垂直参照平面到两边墙边线的距离均为4700 mm；最下边水平参照平面到D轴的距离为220 mm，为第一跑的起跑位置；中间水平参照平面距离D轴的距离为2740 mm，为左右分梯结束的位置；上边水平参照平面距离D轴的距离为4700 mm，为第一跑结束的位置。完成情况如图1.6.11所示。
图1.6.11
（2）创建楼梯
在属性栏设置楼梯参数：在“类型选择器”选择“整体浇筑楼梯”，“底部标高”为“F1”，“顶部标高”为“F2”，偏移量均为0，“所需踢面数”为25个，“实际踏板深度”为280 mm，如图1.6.12所示。
绘制梯段草图：鼠标选择“梯段”
“直梯”
命令，移动光标至刚才所绘参照平面右下交点处，当参照平面亮显并提示“交点”时，单击鼠标左键捕捉交点作为第一跑的起点位置；向上垂直移动光标到最上边参照平面亮显时，单击鼠标左键作为第一跑的结束位置，系统自动创建第一跑梯段草图。

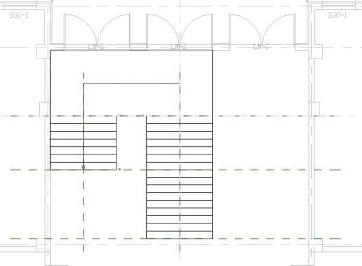

移动光标至刚才所绘参照平面左上交点处，当参照平面亮显并提示“交点”时，单击捕捉交点作为左侧分梯的起点位置；向下垂直移动光标到中间参照平面亮显时（或中间参照平面下方空白处）单击鼠标左键，完成绘制，系统自动创建休息平台和第二跑梯段草图，如图1.6.13所示。单击键盘上的Esc键退出梯段命令。
图1.6.12
图1.6.13

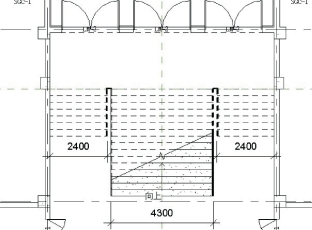

绘制平台草图：选中刚才创建的休息平台，单击“删除”命令删除平台；选中第一跑楼梯，修改宽度为4300 mm，选中左侧分梯，修改宽度为2400 mm，并用“镜像”
命令将其复制到右侧作为右侧分梯；选择“平台”
“草图”
命令，进入绘制平台模式。选择“边界”
“矩形”

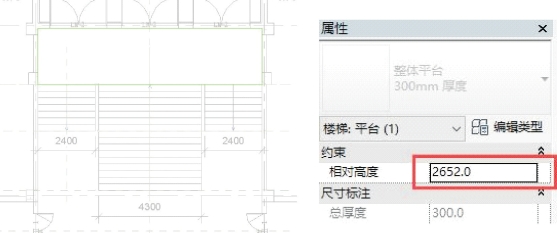

命令，修改平台属性栏“相对高度”参数为2652 mm，沿楼梯上方墙内边线绘制矩形平台边界（图1.6.14），然后单击“完成”
命令。
图1.6.14
设置栏杆扶手：选择“工具”面板“栏杆扶手”命令，从对话框下拉列表中选择扶手类型为“900 mm圆管”，位置为“踏板”，单击“确定”按钮，完成栏杆扶手的设置，如图1.6.15所示。
图1.6.15
单击“完成”
命令生成楼梯，删除靠墙一侧栏杆扶手，楼梯创建完成，如图1.6.16所示。进入三维视图，利用剖面框观察刚才所绘楼梯，如图1.6.17所示。
图1.6.16
图1.6.17
2）创建F2—F4楼梯
进入F2楼层平面视图，单击功能区“建筑”选项卡→“楼梯”→“楼梯（按构件）”，进入楼梯创建模式。

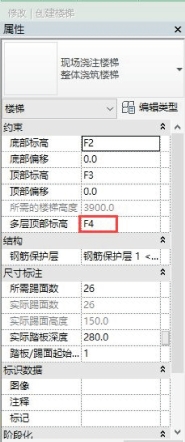

在属性栏设置楼梯参数：在“类型选择器”中选择“整体浇筑楼梯”，“底部标高”为“F2”，“顶部标高”为“F3”，偏移量均为0，“多层顶部标高”为“F4”，“所需踢面数”为26个，“实际踏板深度”为280 mm，如图1.6.18所示。
图1.6.18

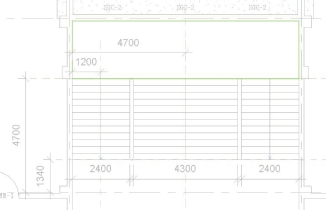

按照施工图尺寸绘制梯段及平台草图（图1.6.19），注意平台属性栏“相对高度”设置为1950 mm，栏杆扶手设置与首层相同，单击“完成”

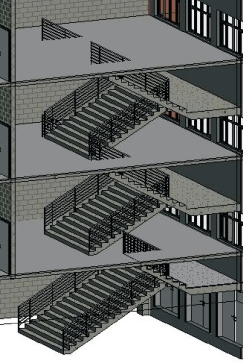

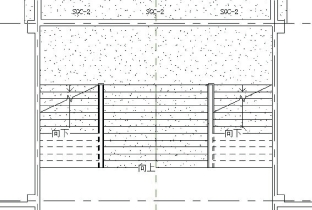

命令生成楼梯，删除靠墙一侧栏杆扶手，楼梯创建完成，如图1.6.20所示。进入三维视图，勾选属性栏“剖面框”，调整到合适角度观察刚才所创建的楼梯，如图1.6.21所示。
图1.6.19
图1.6.20
图1.6.21
