1.4　创建建筑楼板

1.4　创建建筑楼板

创建建筑楼板。

（1）创建F1建筑楼板；

（2）创建F2、F3、F4建筑楼板。

Revit提供了4个和楼板相关的命令：“建筑楼板”“结构楼板”“面楼板”“楼板边缘”。“建筑楼板”和“结构楼板”的使用方式相同，可以在草图模式下，通过拾取墙或使用“线”工具绘制封闭轮廓线来创建。“面楼板”主要用于体量楼层的楼板创建。“楼板边缘”主要用于生成一些楼板的附属设施，如室外楼板的台阶等。

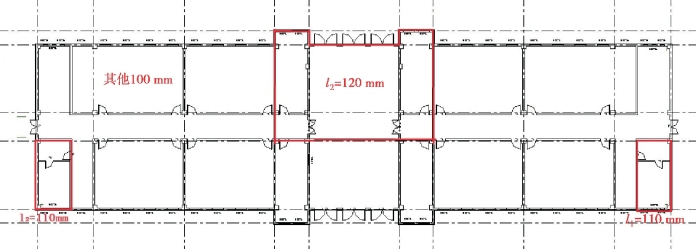

按照施工图，F2—F4的结构楼板在不同位置处厚度不同，如图1.4.1所示，在卫生间处楼板厚度l1=110 mm，主入口楼梯间处楼板厚度l2=120 mm，其他位置楼板厚度为100 mm。

图1.4.1

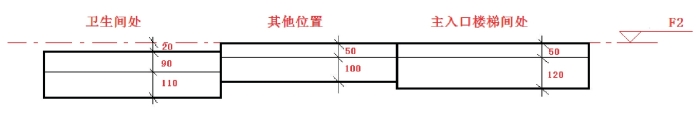

按照施工图，卫生间楼板标高比其他地方标高低20 mm，卫生间结构楼板以上构造层因为要考虑防水和装饰，厚度为90 mm；其他位置的构造层只考虑装饰，厚度均为50 mm。也就是说，卫生间建筑楼板的总厚度为110 mm（结构楼板）+90 mm（防水层、装饰层）=200 mm，主入口楼梯间建筑楼板总厚度为120 mm（结构楼板）+50 mm（装饰层）=170 mm，其他位置建筑楼板总厚度为100 mm（结构楼板）+50 mm（装饰层）=150 mm，如图1.4.2所示。

图1.4.2

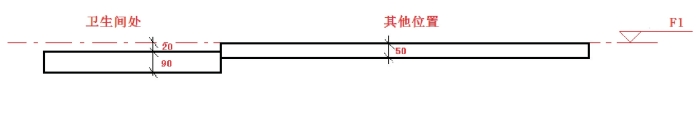

按照施工图，F1没有现浇混凝土结构楼板，其施工方法为素土夯实后浇筑混凝土垫层，在垫层上施工防水层及装饰层，因此F1建筑楼板厚度参照F2进行设置：卫生间的建筑楼板厚度设置为90 mm，其他位置的建筑楼板厚度设置为50 mm，如图1.4.3所示。

图1.4.3
