3.3.4 创建F1女卫生间给水支管
按照施工图，F1女卫生间给水支管分两个标高接入给水立管，在标高0.25 m处向左侧接出DN25给水支管，在标高0.75 m处向右侧接出DN20给水支管。

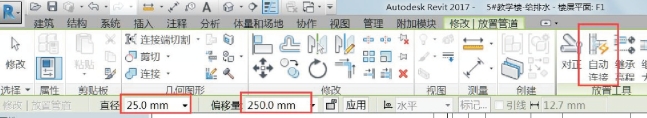

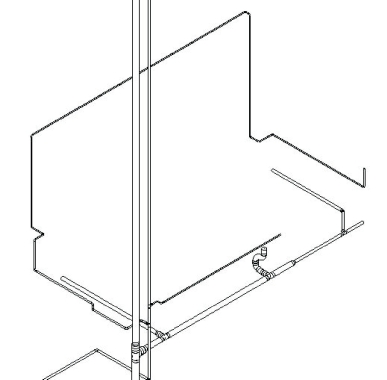

单击“系统”→“管道”，在属性对话框中选择“教学楼给水”，系统类型选择为“教学楼给水”，“直径”设置为25 mm，“偏移值”设置为250 mm，激活“自动连接”，“坡度”设置为“禁用”，如图3.3.8所示。光标放置在给水立管中心，通过Tab键的切换，选中立管中心（选中后显示为“最近点：40 mm@3700”），如图3.3.9所示，选中后单击左键，开始创建给水支管，这时支管和立管会自动连接，保持创建的给水支管方向水平向左，键入“300”后回车，将创建水平向左的300 mm长给水支管，如图3.3.10所示。然后向下创建给水支管至墙边，再沿墙向左侧创建300 mm后，“偏移值”调整为400 mm（此时，Revit在标高0.25 m至标高0.4 m间，会自动创建竖向管道），继续向左创建给水支管至柱的右侧后单击左键，“直径”设置为20 mm，“偏移值”设置为1200 mm，按照图纸绕过柱后，单击鼠标左键，设置“偏移值”为3600 mm，继续沿左侧墙向上创建给水支管至左上方柱外侧，单击左键，设置“偏移值”为400 mm后完成剩余给水管创建。至此，左侧给水支管创建完成。
图3.3.8
图3.3.9
图3.3.10

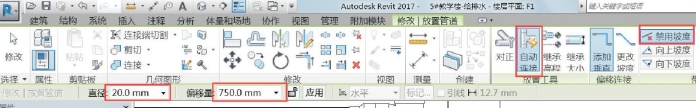

单击“系统”→“管道”，在属性对话框中选择“教学楼给水”，系统类型选择为“教学楼给水”，“直径”设置为20 mm，“偏移值”设置为750 mm，激活“自动连接”，“坡度”设置为“禁用”，如图3.3.11所示。利用Tab键选中立管中心后，向右创建DN20给水支管至最上一个蹲便器的中心处。至此，右侧给水支管创建完成。
图3.3.11

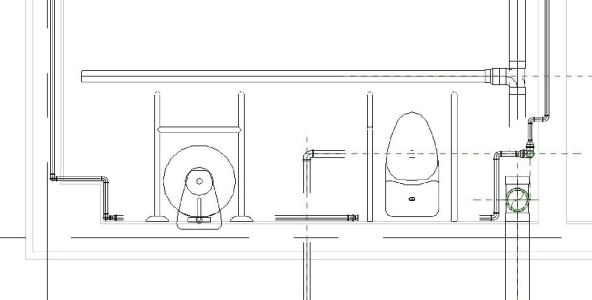

至此，F1女卫生间的给水系统和排水系统创建完成，其完成情况的平面视图和三维视图分别如图3.3.12、图3.3.13所示。
图3.3.12
图3.3.13
