3.2.6　创建F1男卫生间排水系统

进入F1楼层平面视图，框选左侧女卫生间，打开“过滤器”，仅勾选“管道”和“管件”，单击“确定”后，选择刚才设置的5轴与6轴间的参照平面为镜像轴，将女卫生间的排水系统全部镜像复制到男卫生间，如图3.2.27所示。临时隐藏小便斗，单击“系统”→“管道”，在属性对话框中选择“教学楼排水”，“直径”设置为75 mm，“坡度”设置为“向上1.5%”，激活“自动连接”和“继承高程”（图3.2.28），从横向排水横管的相应位置开始，向上创建小便斗DN75排水横管至隔墙处。完成情况如图3.2.29所示。

至此，卫生间排水系统创建完成。保存项目文件。

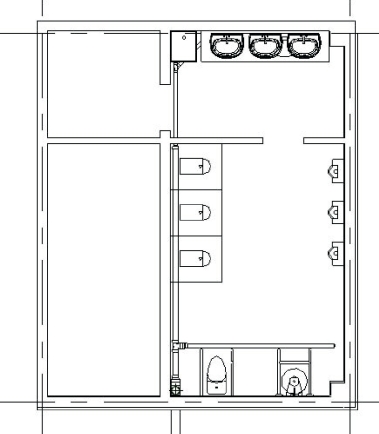

图3.2.27

图3.2.28

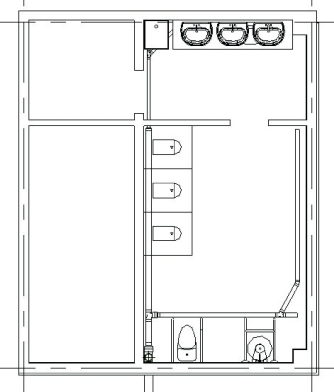

图3.2.29
