3.4.1　准备工作

3.4.1　准备工作

1）新建电气项目文件

打开Revit2017，新建项目文件，选择样板文件为“5#教学楼样板文件-电气”，将项目文件命名为“5#教学楼项目-电气”。

2）设置工作平面

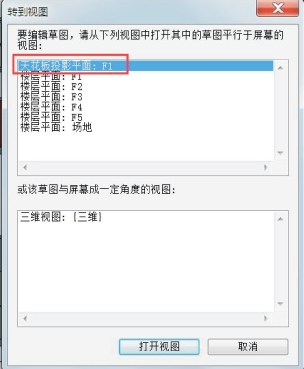

在项目浏览器中，进入西立面视图，在“建筑”选项卡→“工作平面”面板中单击“设置”，如图3.4.1所示；弹出“工作平面”设置对话框，在其中点选“拾取一个平面”，如图3.4.2所示；单击“确定”后退出至西立面视图，然后选择F2楼板的下表面，这时弹出“转到视图”对话框，点选“天花板投影平面：F1”，如图3.4.3所示，进入F1天花板视图。这样设置的效果就是：工作平面为“F2楼板的下表面”，在“F1天花板视图”中进行模型创建。

图3.4.1

图3.4.2

图3.4.3

3）确定设备位置

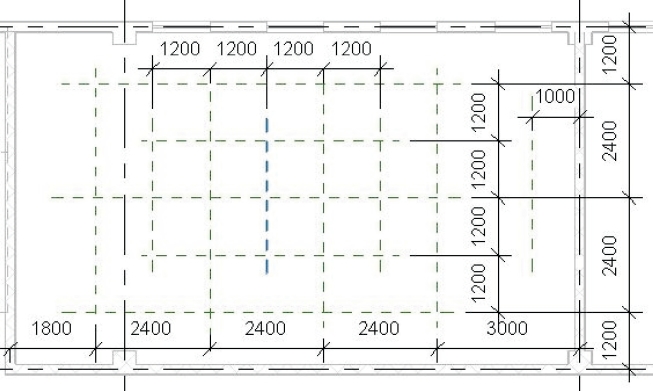

在F1天花板视图中，按照施工图在教室内绘制若干参照平面，用来确定灯具、风扇等设备位置，如图3.4.4所示。

图3.4.4
