3.3.3　创建女卫生间给水主管

3.3.3　创建女卫生间给水主管

按照施工图，本项目的给水主管在主排水横管的左侧1.5m处引入，埋设标高为-1.2m，给水立管位于卫生间右下角，给水立管在标高11.5 m以下为DN40、在标高11.5 m以上为DN32，给水立管最高点标高为15.3 m。给水立管与墙面的净距不应小于35 mm，因此设置给水立管中心距右侧墙面60 mm。为与排水立管错开位置，设置给水立管中心距下侧墙面500 mm。在埋地主排水横管中心左侧1 500 mm处绘制参照平面，来确定给水主管的引入位置；在卫生间右下角绘制两个参照平面，来确定给水立管的平面位置，如图3.3.4所示。对于给水管，埋设标高-1.2 m通常是指给水管的中心标高为-1.2 m。

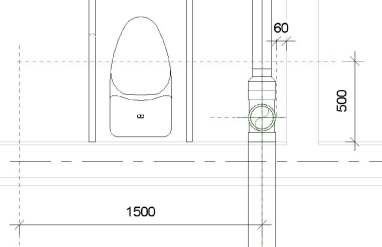

图3.3.4

进入F1楼层平面视图，单击“系统”→“管道”，在属性对话框中选择“教学楼给水”，系统类型选择为“教学楼给水”，“直径”设置为40 mm，“偏移值”设置为-1200 mm，“垂直对正”设置为“中”（图3.3.5），激活“自动连接”，从建筑物外侧沿参照平面由外向内并转右创建给水主管。在卫生间右侧墙边两个参照平面的交点处单击左键，然后重新设置管道参数，“直径”设置为40 mm，“偏移值”设置为11500 mm，单击“应用”（图3.3.6），标高11.5 m以下DN40给水主管创建完成。再次设置管道参数，“直径”设置为32 mm，“偏移值”设置为11500 mm，选中刚创建的立管中心后修改偏移值为15300 mm，单击“应用”（图3.3.7），DN32给水立管创建完成。至此，女卫生间给水主管创建完成，系统名称会自动设置为“教学楼给水1”。

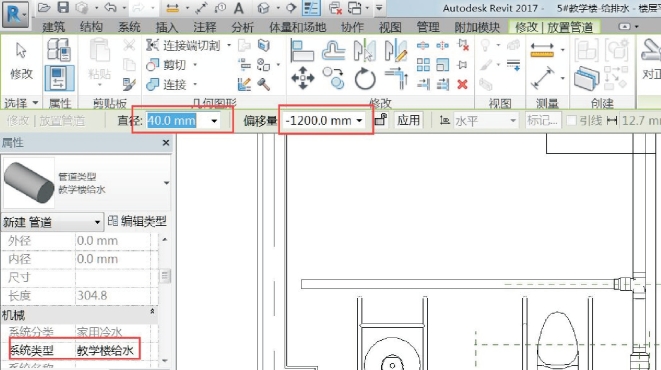

图3.3.5

图3.3.6

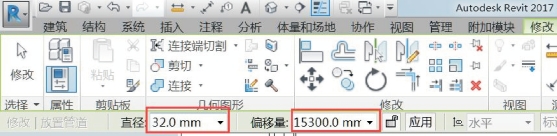

图3.3.7
