1.3.2 创建F1窗

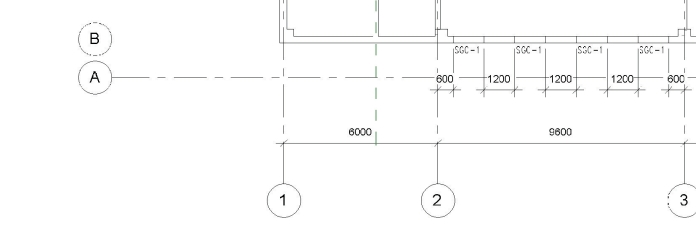

①单击“建筑”选项卡“构件”面板中“窗”命令，进入“修改|放置窗”上下文选项卡。在“属性类型”对话框下拉列表中选择“塑钢窗-三层双列SGC-1”，并确认激活“标记”面板中“在放置时进行标记”选项。确认当前族类型为“SGC-1”，修改“属性”面板“底高度”值为“900”。如图1.3.12所示，移动光标至B轴与2轴、3轴间外墙处，单击放置窗图元。
图1.3.12

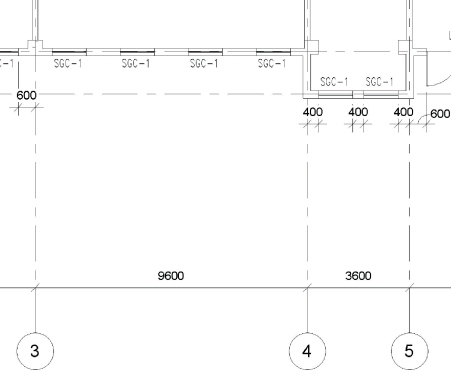

②框选2轴、3轴间所有窗SGC-1及窗标记，使用复制命令，选取2轴上任意一点为复制起点，选取3轴任意一点为粘贴点进行粘贴。再选择窗SGC-1，放置于4轴、5轴间，如图1.3.13所示。

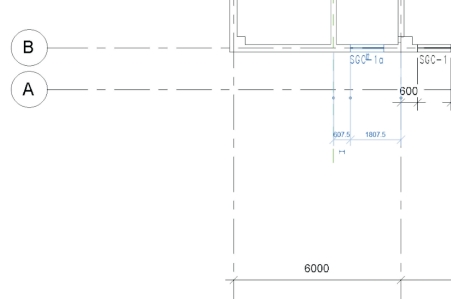

③按Esc键返回“修改|放置窗”上下文选项卡，在“属性类型”对话框中修改窗类型为“塑钢窗-固定窗1 SGC-1a”，修改“属性”面板“底高度”值为“2700”。如图1.3.14所示，移动光标至B轴与1轴、2轴间外墙处，单击放置窗图元。（注：在放置窗SGC-1a时，由于其底部高度为2 700 mm，没有被剖切到，因此放置后在平面图中没有显示，需切换至三维视图进行查看。如需调整边距，可以先设置其底部高度为1 100 mm，待修改边距后再调整其底高度为2 700 mm。）
图1.3.13
图1.3.14

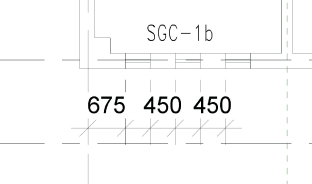

④按Esc键返回“修改|放置窗”上下文选项卡，在“属性类型”对话框中修改窗类型为“塑钢窗-固定窗1SGC-1b”，修改“属性”面板“底高度”值为“1050”。如图1.3.15所示，移动光标至B轴与1轴、2轴间外墙处，单击放置窗图元。（注：在放置窗SGC-1b，由于底部高度为1 050 mm，未被剖切到，仍然在平面视图中无法显示，可以使用上一步相同的方法进行操作。）
图1.3.15

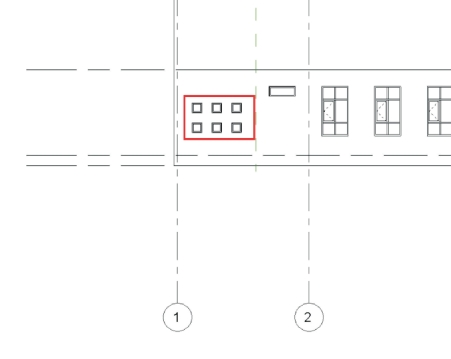

⑤切换至南立面视图，如图1.3.16所示。对照建筑施工图，F1楼层应有3排窗“SGC-1b”。因此，在相同位置处应再放置两排窗“SGC-1b”。
图1.3.16
⑥确认处于南立面视图，框选三扇窗“SGC-1b”，使用“复制”命令，向上进行粘贴，并修改其底部高度值为1 950 mm，完成后的图形如图1.3.17所示。
图1.3.17
⑦重复步骤⑥，创建第三排窗“SGC-1b”，注意修改其窗底部标高为“2850”。

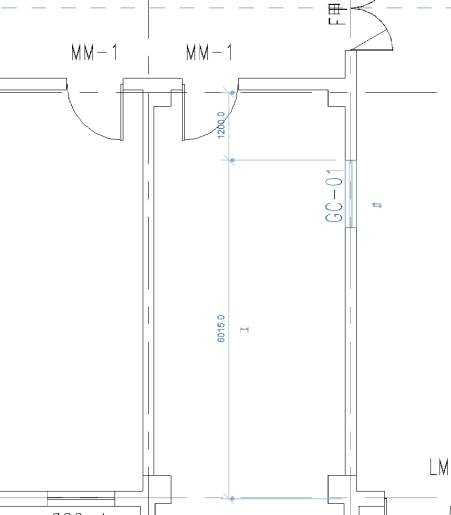

⑧切换至F1楼层平面视图，单击“建筑”选项卡“构件”面板中“窗”命令，进入“修改|放置窗”上下文选项卡。在“属性类型”对话框中修改窗类型为“GC-01”，修改“属性”面板“底高度”值为“1200”。如图1.3.18所示，移动光标至5轴与B轴、C轴间外墙处，单击放置窗图元。

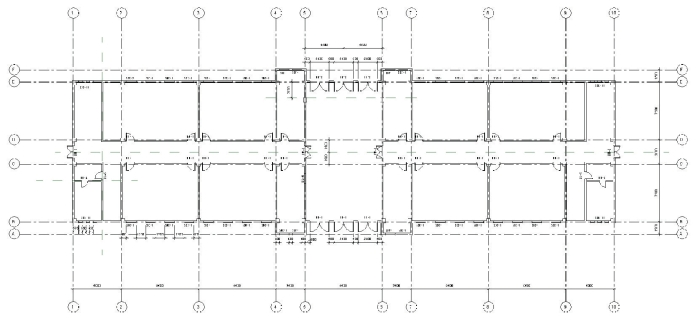

⑨如图1.3.19所示，用相同的方法创建完成F1其他窗，完成后可切换至三维视图进行查看（也可以使用镜像等命令进行操作）。
图1.3.18
图1.3.19
