1.6.3 创建竖井洞口
楼梯创建完成后，可发现楼梯处的楼板并未自动开洞，这就需要在相应的位置创建竖井洞口实现对楼板的开洞。
1）两侧楼梯处创建竖井洞口
进入F2楼层平面视图，单击功能区“建筑”选项卡→“洞口”→“竖井”，进入绘制草图模式，如图1.6.22所示。
图1.6.22
在“绘制”功能区选择“边界线”
“矩形”

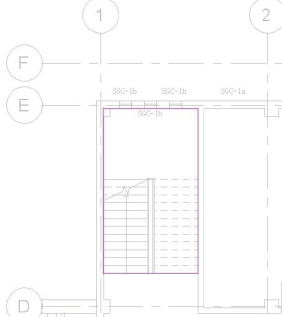

命令，按照楼梯轮廓绘制左侧楼梯间竖井洞口草图，如图1.6.23所示。在属性栏设置竖井洞口参数：“底部约束”为“F2”，“底部偏移”为-200 mm（此处也可设置为-300、-400等数值，其目的是使竖井向下穿透F2楼板但未到达F1楼板），“顶部约束”为“F4”，“顶部偏移”为0（此处也可设置为100、200等数值，其目的是使竖井向上穿透F4楼板即可），如图1.6.24所示。

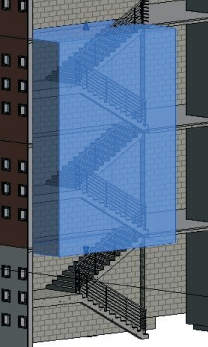

进入三维视图，勾选“剖面框”，调整到合适的角度查看刚才所绘竖井洞口，如图1.6.25所示。
由于本建筑具有对称性，右侧楼梯间竖井洞口仍然可利用“镜像”命令完成。
图1.6.23
图1.6.24
图1.6.25
2）中部楼梯处创建竖井洞口及楼板开洞
中部楼梯的开洞在平面位置上，F2与F3、F4不同，因此该处的开洞必须分两次进行。本节将分创建竖井洞口及楼板开洞两种方式，介绍开洞方法。
（1）中部楼梯F3—F4创建竖井洞口
进入F3楼层平面视图，单击功能区“建筑”选项卡→“洞口”→“竖井”，进入绘制草图模式。在“绘制”功能区选择“边界线”
“矩形”

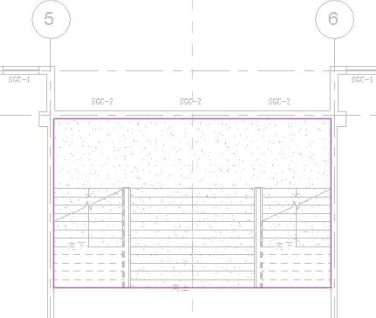

命令，按照中部楼梯轮廓绘制竖井洞口草图，如图1.6.26所示。在属性栏设置竖井洞口参数：“底部约束”为“F3”，“底部偏移”为-200 mm，“顶部约束”为“F4”，“顶部偏移”为0，如图1.6.27所示。单击“完成”
命令，完成竖井洞口的创建。
图1.6.26
图1.6.27
（2）中部楼梯F2楼板处开洞
进入F2楼层平面视图。单击功能区“建筑”选项卡→“洞口”→“按面”
，鼠标变成“十”字选择状态，单击选择中部楼梯处的楼板，进入绘制草图模式。在“绘制”功能区选择“直线”

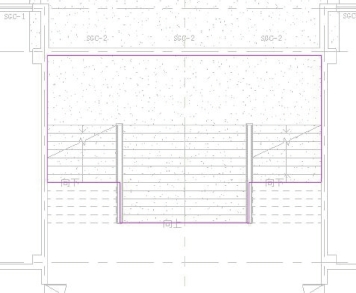

命令，按照F2层楼梯轮廓绘制竖井洞口草图，如图1.6.28所示。单击“完成”
命令，完成楼板开洞。

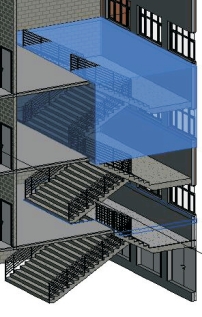

进入三维视图，勾选“剖面框”，调整到合适的角度查看刚才所创建竖井洞口及楼板开洞情况，如图1.6.29所示。
图1.6.28
图1.6.29
