3.3.2　配置给水系统

单击“系统”→“管道”，进入管道属性设置对话框，在对话框里单击“编辑类型”，选中“默认”，单击“复制”→“重命名”，将新管道命名为“教学楼给水”（图3.3.1），单击“确定”后退出。

图3.3.1

在管道属性设置对话框中单击“布管系统配置”右侧的“编辑”（图3.3.2），进入布管系统配置对话框（图3.3.3），先选择左上角的管段为“钢塑复合管-CJ/T136—2007”，然后按照图示配置其他管件，确认尺寸均选择为“全部”后，单击“确定”退出。

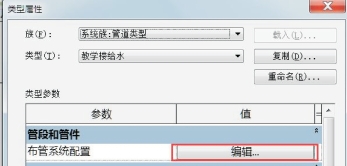

图3.3.2

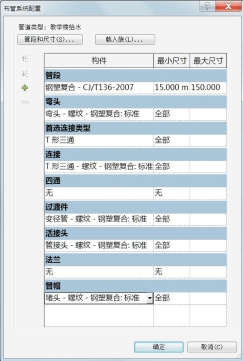

图3.3.3
