4.3.1　创建子面域

4.3.1　创建子面域

进入场地平面视图，单击“体量和场地”选项→“修改场地”面板→“子面域”工具，切换至“修改|创建子面域边界”上下文选项卡，进入草图绘制模式。

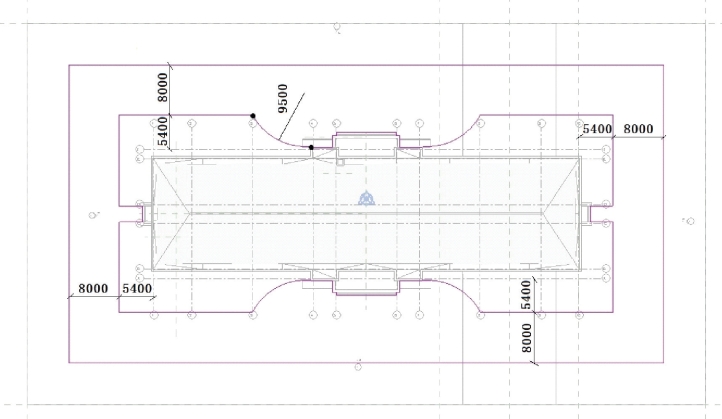

单击“绘制”面板→“直线”工具，如图4.3.1所示，绘制子面域边界。

图4.3.1

用“绘制”面板中“起点-终点-半径弧”工具绘制弧线，勾选选项栏“半径”，将半径设置为9500 mm。结合“修改”面板上的“拆分图元”和“修剪/延伸为角”等命令，使得子面域边界轮廓首尾闭合（图中所标注的尺寸单位均为mm）。

单击“属性”面板，确认“材质和装饰”中材质为“教学楼室外道路_沥青”（图4.3.2），设置完成后单击“应用”按钮。Revit2017中的场地对象不支持表面填充图案，因此即使用户定义了材质表面填充图案，也无法显示在地形表面的子面域中。

图4.3.2

单击“模式”中“完成编辑模式”，完成子面域道路的创建，完成后的效果如图4.3.3所示。保存项目文件。

图4.3.3
