6.3.2 利用CAD底图快速建模
1）绘制轴网
绘制轴网采用“拾取线”命令，如图6.3.4所示，可以快速绘制轴网。设置好轴网属性后，用鼠标依次拾取CAD底图上的轴线绘制轴网。绘制完毕后，将轴网调整美观并锁定。
图6.3.4
2）绘制各种建筑构件

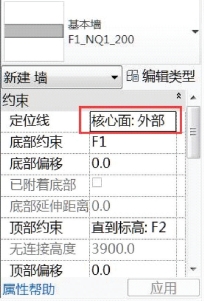

选择“建筑墙”，创建新的墙类型：“F1_NQ1_200”，在属性面板中选择“定位线”为“核心面：外部”，如图6.3.5所示，即可沿CAD底图中的墙边创建墙体。

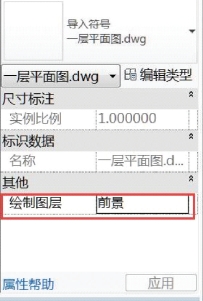

墙体创建完成后，CAD底图门窗的位置由于墙体的遮挡无法看见。这时，可以选中CAD底图，在“属性”栏中，将“绘制图层”调整为“前景”，如图6.3.6所示，这时门窗的具体位置就能够看见，可以再次根据CAD底图创建门窗。
图6.3.5
图6.3.6
