12.4.1　BIM技术在构件生产上的应用

12.4.1　BIM技术在构件生产上的应用

1）构件深化设计

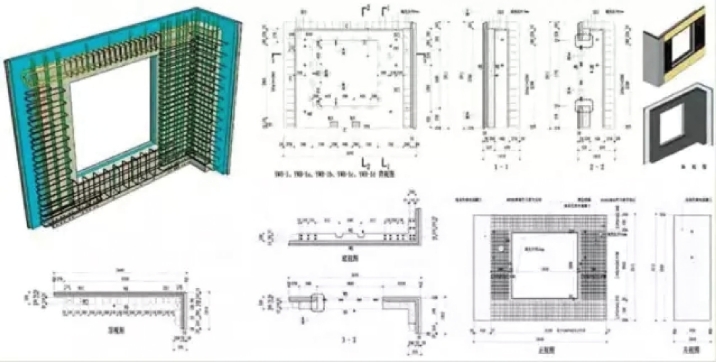

利用BIM技术，可以对施工图进行深化设计得出构件加工图。构件加工图可以在BIM模型上直接完成和生产，不仅能清楚表达传统图纸的二维关系，而且也可以清楚地表达复杂空间的剖面关系，如图12.4.1所示。

2）构件生产指导

利用BIM技术，在构件生产加工过程中，可以直观表达构件空间关系和各项参数，能自动生成构件下料单、派工单、模具规格参数等，还可以通过可视化的交底帮助工人更好地理解设计意图，提高工人生产的准确性和效率。

3）构件数字化生产

利用BIM技术，可以将设计给出的BIM模型中的信息数据转化为生产参数，然后输入生产设备，实现构件的数字化、自动化生产。

图12.4.1

4）优化构件堆放

在预制构件厂，对构件进行分类生产、储存需要投入大量的人力和物力，并且容易出现各种错漏。利用BIM技术，可以模拟工厂内预制构件的堆放位置与通道，辅助技术人员优化堆场内构件的布置和运输车辆开行路线。
