在项目浏览器中，切换至F1平面视图。在属性栏设置“规程”为“卫浴”，如图3.1.3所示。

图3.1.3

1）创建蹲便器

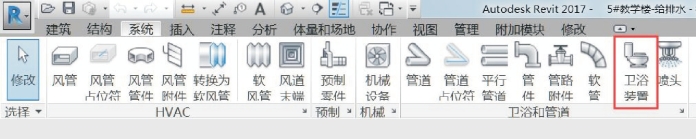

单击“系统”选项卡→“卫浴装置”，如图3.1.4所示。

图3.1.4

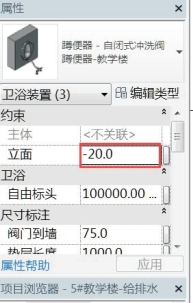

在属性栏中，选择“蹲便器-教学楼”，将“约束”→“立面”设置为-20mm（图3.1.5），这是由于卫生间的地面标高为建筑标高-20 mm；部分洁具的创建必须以墙体为载体，如蹲便器、马桶、小便器等，按照施工图选择对应位置的墙体创建蹲便器。完成情况如图3.1.6所示。

图3.1.5

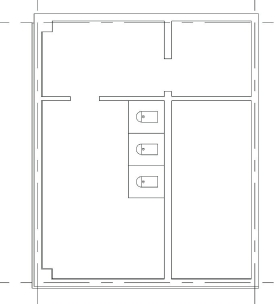

图3.1.6

2）创建无障碍洁具

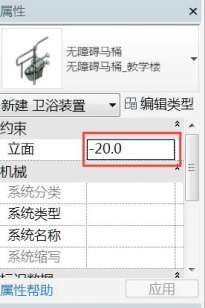

选择“无障碍马桶-教学楼”，将“约束”→“立面”设置为-20 mm（图3.1.7），按照施工图选择对应位置的墙体创建无障碍马桶；选择“无障碍面盆-教学楼”，将“约束”→“立面”设置为-20 mm，按照施工图选择对应位置的墙体创建无障碍面盆。完成情况如图3.1.8所示。

图3.1.7

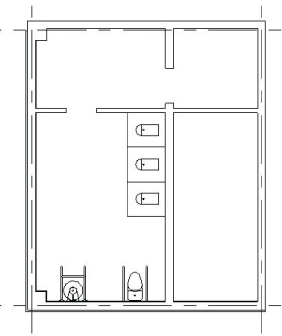

图3.1.8

3）创建盥洗室洁具

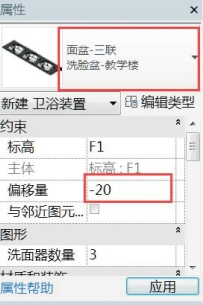

选择“洗脸盆-教学楼”，将“约束”→“偏移量”设置为-20 mm，如图3.1.9所示。部分洁具的创建可以独立完成，如面盆和洗涤池。因此，按照施工图选择对应位置，创建盥洗室面盆；选择“洗涤池-教学楼”，将“约束”→“偏移量”设置为-20 mm，按照施工图选择对应的位置，创建洗涤池。完成情况如图3.1.10所示。

图3.1.9

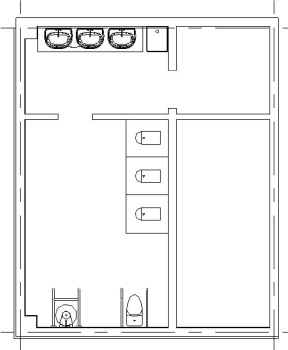

图3.1.10
