4.4　创建场地构件

4.4　创建场地构件

创建场地构件。

（1）载入场地构件族；

（2）放置场地构件。

Revit可以在场地中放置车、花草、树木、人物等场地构件，使整个场景更加丰富。这些场地构件都来源于族，必须先将构件族载入项目中才能使用这些构件。

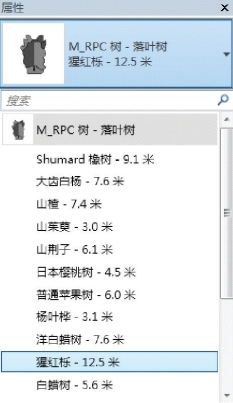

进入场地平面视图，单击“体量和场地”选项卡→“场地建模”面板→“场地构件”工具，进入“修改|场地构件”上下文选项卡，在“属性”面板“类型选择器”中选择需要的构件，如图4.4.1所示。

图4.4.1

“类型选择器”中的树木构件是“5#教学楼样板文件”中已经载入的场地构件，如果要在场景中添加其他构件，也可以单击“模式”面板中“载入族”命令，打开“载入族”对话框，如图4.4.2所示。

图4.4.2

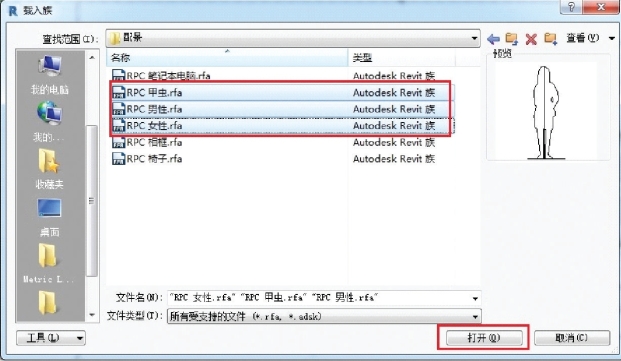

在“载入族”对话框中打开“建筑”文件夹→“配景”文件夹，按Ctrl键同时选择“RPC甲虫.rfa”“RPC男性.rfa”“RPC女性.rfa”，单击“打开”按钮，将这3个RPC构件族载入到项目中，如图4.4.3所示。

图4.4.3

通过以上操作，在“属性”面板“类型选择器”里便增加了刚才载入的族构件；也可以在“载入族”对话框中，打开“建筑”文件夹→“植物”文件夹，为项目添加需要的“2D”“3D”“RPC”植物，或打开“建筑”文件夹下的“场地”文件夹，添加其他构件。

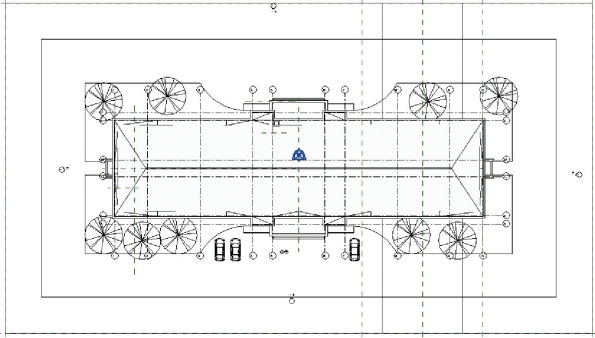

在“场地”平面视图中，根据自己的需要在道路及5号教学楼周围添加场地构件，完成情况如图4.4.4和图4.4.5所示。保存项目文件。

图4.4.4

图4.4.5
