1.7.2 创建主入口坡道
在Revit模型创建中，坡道的创建方法和“楼梯”命令非常相似，可通过绘制坡道草图来创建坡道。
进入F1楼层平面视图，单击功能区“建筑”选项卡→“楼梯坡道”→“坡道”命令，进入坡道草图绘制模式。
1）参数设置
在属性栏的类型选择器中选择类型为“坡道1”，“底部标高”为“F0”，“底部偏移”为“0”，“顶部标高”为“F1”，“顶部偏移”为-20 mm，宽度为1200 mm，如图1.7.13所示。
2）绘制坡道草图
选择“绘制”面板中的“梯段”
“直线”
命令，移动光标到绘图区域南侧主入口附近的空白处，从左向右拖拽光标绘制坡道梯段，此时会自动创建一个长5160 mm、宽1200 mm的矩形草图，编辑矩形草图使其长为5400 mm，宽度不变。完成后选中所绘坡道草图线，将其移动到如图1.7.14所示位置，单击“完成”命令，创建的坡道如图1.7.15所示。
图1.7.13
图1.7.14
图1.7.15
3）创建坡道处栏杆扶手
首先应创建坡道上的栏杆扶手。在三维视图下，单击功能区“建筑”选项卡→“楼梯坡道”面板→“栏杆扶手”→“放置在主体上”命令，设置属性栏参数如图1.7.16所示，设置“修改”选项卡“位置”面板为“踏板”（图1.7.17），选中刚刚创建的坡道，则坡道两侧自动生成栏杆扶手，如图1.7.18所示。
图1.7.16
图1.7.17
图1.7.18
4）创建坡道外栏杆扶手

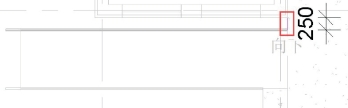

进入F1楼层平面视图，单击功能区“建筑”选项卡→“楼梯坡道”→“栏杆扶手”→“绘制路径”命令，进入绘制草图模式。在属性栏类型选择器中选择“栏杆扶手：900 mm圆管”类型，设置“底部标高”为“F0”，“底部偏移”为0，在“绘制”面板中选择“直线”

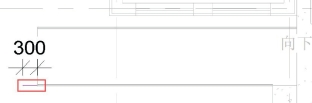

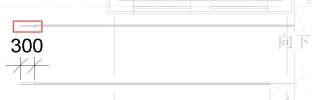

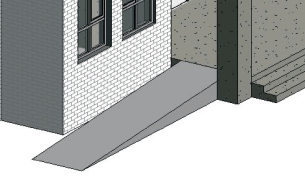

命令，绘制栏杆路径（图1.7.19），单击“完成”生成栏杆扶手；用同样的方法绘制如图1.7.20所示的路径，设置属性栏“底部标高”为“F0”，“底部偏移”为0，单击“完成”生成栏杆扶手；再次用同样的方法绘制如图1.7.21所示的路径，设置属性栏“底部标高”为“F1”，“底部偏移”为-20 mm，单击“完成”生成栏杆扶手。完成后的栏杆扶手如图1.7.22所示。
图1.7.19
图1.7.20
图1.7.21
图1.7.22
由于用“绘制路径”命令创建栏杆扶手时，栏杆扶手的路径草图必须是一条单一且连接的线，以上3段栏杆扶手必须分3次单独创建。如果要将栏杆扶手分为几个部分，需创建多个单独的栏杆扶手。
由于本建筑具有对称性，南侧入口处的另一坡道及北侧入口处的坡道均可利用“镜像”命令完成。
