4.2.2　创建其他位置建筑地坪

4.2.2　创建其他位置建筑地坪

1）定义其他位置建筑地坪

进入F1楼层平面图，单击“体量和场地”→“场地建模”→“建筑地坪”，切换至“修改|创建建筑地坪边界”上下文选项卡，进入创建建筑地坪边界编辑状态。

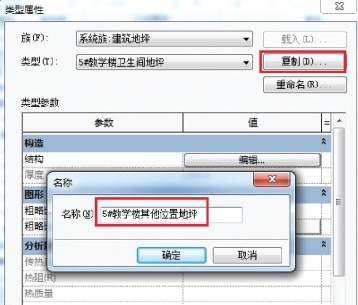

单击“属性”面板中的“编辑类型”按钮，打开“类型属性”对话框。以“5#教学楼卫生间地坪”为基础，单击“复制”，弹出“名称”对话框，输入名称为“5#教学楼其他位置地坪”，如图4.2.6所示，单击“确定”按钮。

2）创建其他位置建筑地坪

修改“属性”面板中“约束”的“标高”为“F1”，“自标高的高度偏移”值为-50 mm，如图4.2.7所示。

图4.2.6

图4.2.7

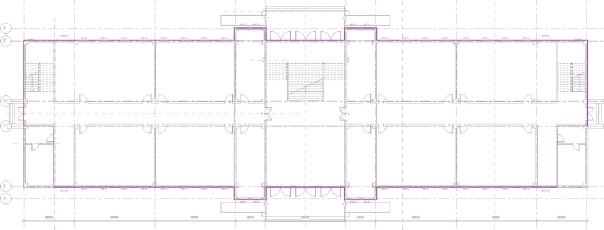

在“绘制”面板中，选择“边界线”，采用“拾取墙”或“直线”命令，配合使用“修剪/延伸为角”等命令，绘制其他位置建筑地坪边界线，与50 mm厚建筑楼板的边界线完全一致，保证图形闭合，如图4.2.8所示。单击“模式”中“完成编辑模式”按钮“√”，完成其他位置建筑地坪的创建，单击保存项目文件。

图4.2.8

所有建筑地坪创建完成后，进入三维视图。在“属性”面板中“范围”选项中，勾选“剖面框”，如图4.2.9所示。拖动剖面框边界到任意位置将得到该位置的建筑剖面，可发现5号教学楼的地形表面不是一个水平面，局部存在坡度。

图4.2.9

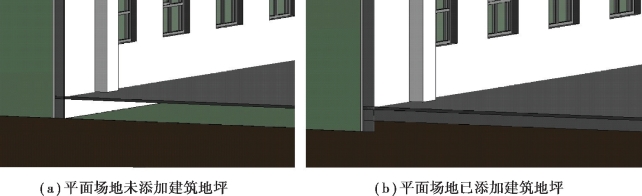

为了辅助大家对建筑地坪功能的理解，图4.2.10通过坡面地形处建筑地坪创建前和建筑地坪创建后的对比，展示了建筑地坪平整场地的效果；图4.2.11通过平面地形处建筑地坪创建前和建筑地坪创建后的对比，展示了对F1楼板以下的填充效果。

图4.2.10

图4.2.11
