7.1.4 碰撞报告解读与导出
1）碰撞报告解读
碰撞结果将显示在碰撞检测对话框中的“结果”栏中，本次共检测出12处碰撞，在左边的列表中单击各个碰撞，在右侧将自动切换至该碰撞的视图，以查看碰撞情况，如图7.1.9所示。
图7.1.9
2）碰撞报告导出

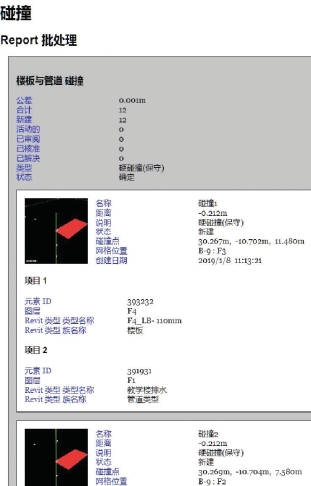

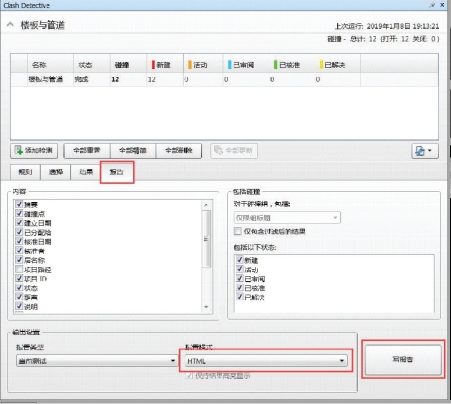

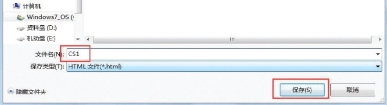

切换至碰撞检测对话框中的“报告”栏，确认报告格式为HTML，单击“写报告”按钮，如图7.1.10所示，将弹出报告文件“另存为”对话框，将报告名称修改为“CS1”（注意：报告名称不能够设置为中文，否则报告会出现错误），单击“保存”按钮，如图7.1.11所示，将碰撞检测报告输出为HTML格式。找到该报告，打开后，碰撞检测的结果一目了然，如图7.1.12所示。
图7.1.10
图7.1.11
图7.1.12
