2.2.3　调整结构柱墩及F1结构柱的标高

2.2.3　调整结构柱墩及F1结构柱的标高

按照施工图的要求：基础的底标高固定为-2 m；不同基础的高度不同，基础顶标高将随着基础的不同而变化；所有结构柱墩的长度均为2300 mm，其底标高为基础顶标高；F1结构柱的底标高即对应结构柱墩的顶标高。

因此，结构柱墩的底标高和顶标高必须根据其所在的基础进行调整，F1结构柱底标高也必须根据其对应的柱墩顶标高进行调整。

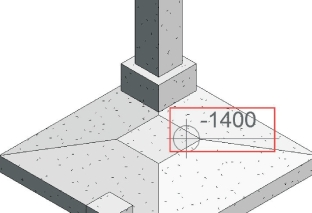

进入三维视图，选择一个基础，单击“注释”→“高程点”，利用高程注释工具测出其顶标高为-1400 mm（图2.2.10），则将对应的结构柱墩底部偏移调整为-1400 mm，顶部偏移调整为900 mm（柱墩的长度就是2300 mm，注意确认其底部标高和顶部标高的值均为F1），如图2.2.11所示。对应F1结构柱底部偏移调整为900 mm（依据柱墩顶标高调整，注意确认其底部标高的值为F1）。其余结构柱墩及F1结构柱均可按此方法调整就位。

鉴于本建筑左右对称，可以把左侧的基础、结构柱墩、F1结构柱全部完成后镜像到右侧，可以极大减轻建模工作量。

图2.2.10

图2.2.11

图2.2.12

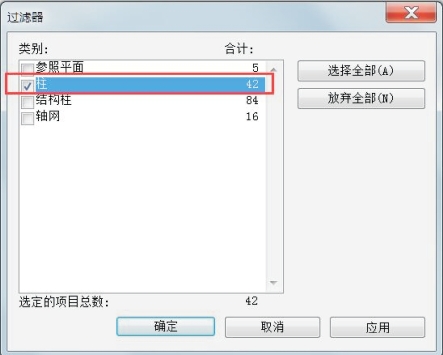

进入F1结构平面视图，框选所有柱，在过滤器中选中“柱”（图2.2.13），这些柱都是建筑柱，其辅助创建结构柱的使命已完成，将其全部删除，剩余的84个“结构柱”，一半是结构柱墩，一半是F1结构柱。
