附录 建筑工程施工BIM应用实训文件
一、实训任务及要求
建筑信息模型（Building Information Modeling，简称BIM）是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化、协调性、模拟性、优化性和可出图性五大特点。
本实训文件继承前篇理论教学的内容，针对建筑工程施工管理工作岗位上的要求及特点，编制了全套实训任务书、指导书，旨在配合理论教学，提高BIM教学质量并增强学生的实际动手能力。
本实训包括两个部分：规定项目和拓展项目。规定项目的内容必须完成，包括：应用Revit软件建立三维模型；应用Navisworks对所建的建筑模型进行进度模拟和碰撞检查；自选软件完成项目介绍PPT及视频。拓展项目为选做，学生可以根据自己的兴趣爱好，自选软件完成对应BIM应用，自行决定成果提交的形式和方法。
实训具体安排和要求见附表1。

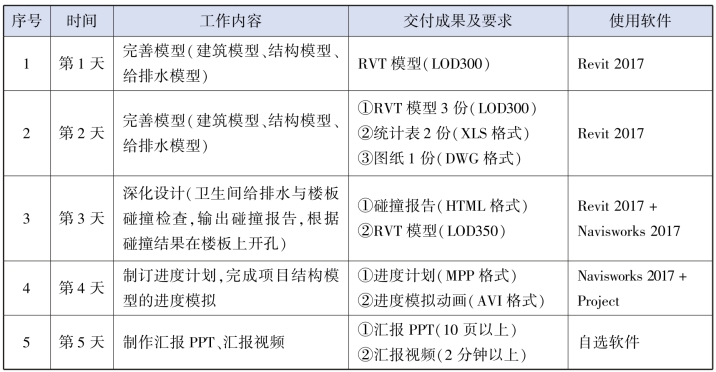

附表1 实训具体任务、要求及进度安排
注：拓展项目在业余时间完成，具体表现形式和提交格式自定。
二、应用Revit建模任务书、指导书
1.应用Revit建模的任务和目的
Revit是我国建筑业BIM体系中使用最广泛的建模软件之一，是能够完成建筑建模、设备建模和结构建模及简单应用的工具软件。
学生通过本次任务，能够熟悉Revit软件的基本应用，掌握建筑建模的流程和方法，熟悉结构建模、设备建模的流程和方法，具备自主创建一般建筑完整三维模型的能力。
2.应用Revit建模的具体内容及要求
1）完成建筑模型
①严格按照建筑设计图的要求，制作三维模型，新建类型为“项目”，样板文件选择“建筑样板”，楼层代号为“F”。
②构件命名规则见附表2。

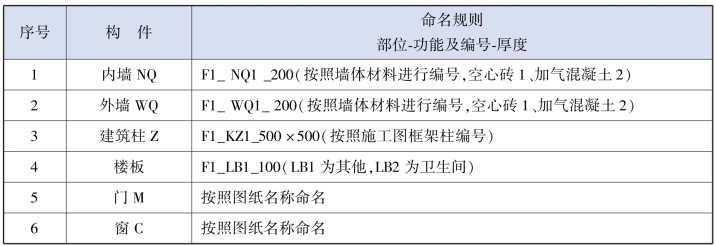

附表2 建筑模型构件命名规则
③外墙模型必须根据施工图完成墙体截面所有层次。
④保存建筑模型为RVT格式。
2）完成结构模型
①严格按照结构设计图的要求，制作三维模型，新建类型为“项目”，样板文件选择“结构样板”，楼层代号为“F”（例1F）。
②构件命名规则见附表3。

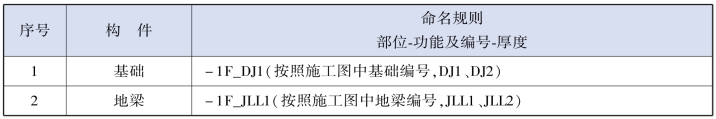

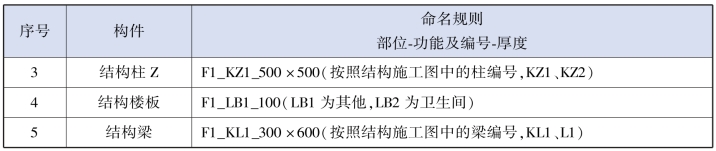

附表3 结构模型构件命名规则
续表
③保存建筑模型为RVT格式。
3）完成设备模型
①工作内容：完成卫生洁具模型（可以在建筑模型中完成）；完成给排水模型。
②严格按照设备图纸的要求，制作三维模型，新建类型为“项目”，样板文件选择“机械样板”，楼层代号为“F”。
③构件命名、颜色规则见附表4。

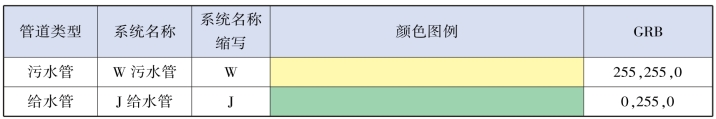

附表4 设备模型构件命名、颜色规则
3.应用Revit建模的成果提交
提交以下电子文档：
①建筑模型1份、结构模型1份、设备模型1份（RVT格式）。
②门、窗统计表各1份（xls格式）。
③底层建筑平面图CAD图纸1份（DWG格式）。
三、应用Navisworks进行进度模拟、碰撞检查任务书、指导书
1.应用Navisworks进行进度模拟、碰撞检查的任务和目的
Navisworks是我国建筑业BIM体系中使用最广泛的应用软件之一，能够将AutoCAD和Revit系列等应用创建的数据，与来自其他设计工具的几何图形和信息相结合，将其作为整体的三维项目，通过多种文件格式进行实时审阅。本任务主要是学习其进度模拟、碰撞检查的功能。
学生通过本次任务，能够熟悉Navisworks软件的基本应用，了解进度模拟和碰撞检查的流程和方法，具备应用Navisworks进行简单进度模拟及碰撞检查的能力，为后期通过自学提升软件应用能力打下良好的基础。
2.应用Navisworks分析的具体内容及要求
1）对结构模型中的主体工程施工进度进行三维模拟
①将主体工程的各构件分为若干个选择集。建议按照楼层划分，如F1柱、F1梁板等。
②自行确定各构件选择集的施工起止时间，利用Project软件完成主体施工的横道计划并导入Navisworks。
③将横道计划上的施工过程与Navisworks中构件选择集进行关联，利用TimeLiner工具对主体施工进行进度模拟。
④将进度模拟动画导出为AVI格式保存。
2）将结构模型与给排水模型进行碰撞检查
①打开结构模型，链接给排水模型。
②碰撞对象设定为楼板及给排水。
③运行碰撞检查，导出碰撞报告，注意碰撞报告的名称不能含中文。
④在楼板碰撞处开孔。
⑤再次运行碰撞检查直至无碰撞。
⑥保存深化设计后的模型文件。
3.应用Navisworks分析的成果提交
提交以下电子文档：进度模拟动画1份（AVI格式）、卫生间留设预留孔的结构模型、碰撞报告（HTML格式）。
四、实训成果评分办法及标准
1.评分办法
每项内容都应单独打分，采用五级记分制。
毕业设计总评成绩构成比例：
①Revit建模成果占总成绩的60%；
②Navisworks应用成果占总成绩的40%；
③拓展成绩，根据拓展内容的多少及效果给予适当加分。
2.评分标准
评分标准见附表5。

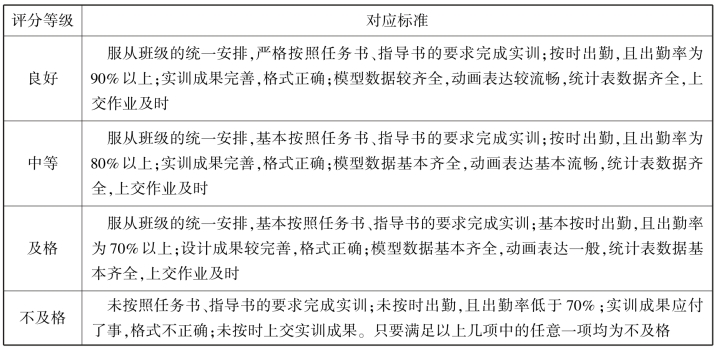

附表5 评分标准
续表
五、实训图纸
实训图纸包括以下内容：
①建筑图纸01—13；
②结构图纸01—14；
③给排水图纸01—08；
④电气图纸01—10。
