4.4  智能硬件WiFi模块的开发

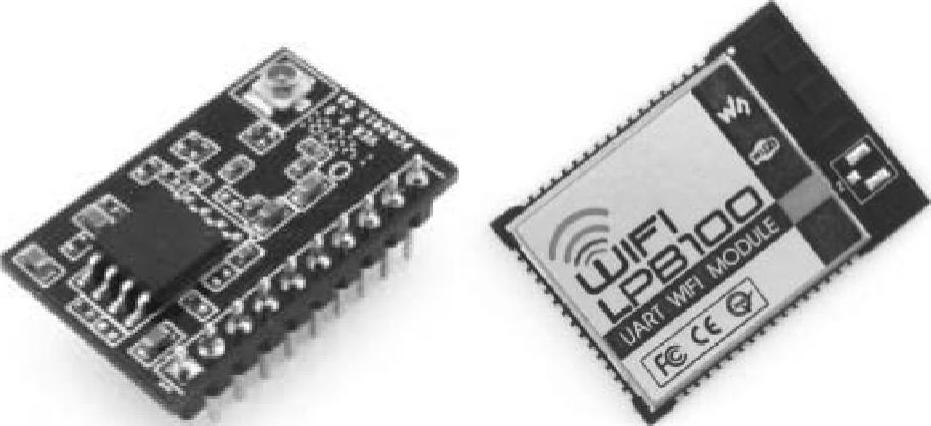

图4-8 WiFi-LPT100/LPB100模块示意图

a）WiFi-LPT100模块图 b）WiFi-LPB100模块

WiFi-LPB100系列产品用于实现串口到WiFi数据包的双向透明转发，用户无需关心具体细节，模块内部完成协议转换，串口一侧串口数据透明传输，WiFi网络一侧是TCP/IP数据包，通过简单设置即可指定工作细节，设置可以通过模块内部的网页进行，也可以通过串口使用AT指令进行，一次设置永久保存。

WiFi-LPT100/WiFi-LPB100模组是一款一体化的802.11b/g/nWiFi的低功耗嵌入式WiFi模组，提供了一种将用户的物理设备连接到WiFi无线网络上，并提供UART数据传输接口的解决方案。通过该模组，传统的低端串口设备或MCU控制的设备可以方便接入WiFi无线网络，从而实现物联网络控制与管理。如图4-8所示为WiFi-LPT100/WiFi-LPB100模块示意图。

该模组硬件上集成了MAC，基频芯片，射频收发单元，以及功率放大器；嵌入式的固件则支持WiFi协议及配置，以及组网的TCP/IP协议栈。WiFi-LPT100/WiFi-LPB100采用业内最低功耗嵌入式结构，并针对智能家具、智能电网、手持设备、个人医疗、工业控制等这些低流量低频率的数据传输领域的应用，做了专业的优化。

WiFi-LPT100/WiFi-LPB100尺寸较小，易于焊装在客户的产品的硬件单板电路上。且模块可选择内置或外置天线的应用，方便客户多重选择。
